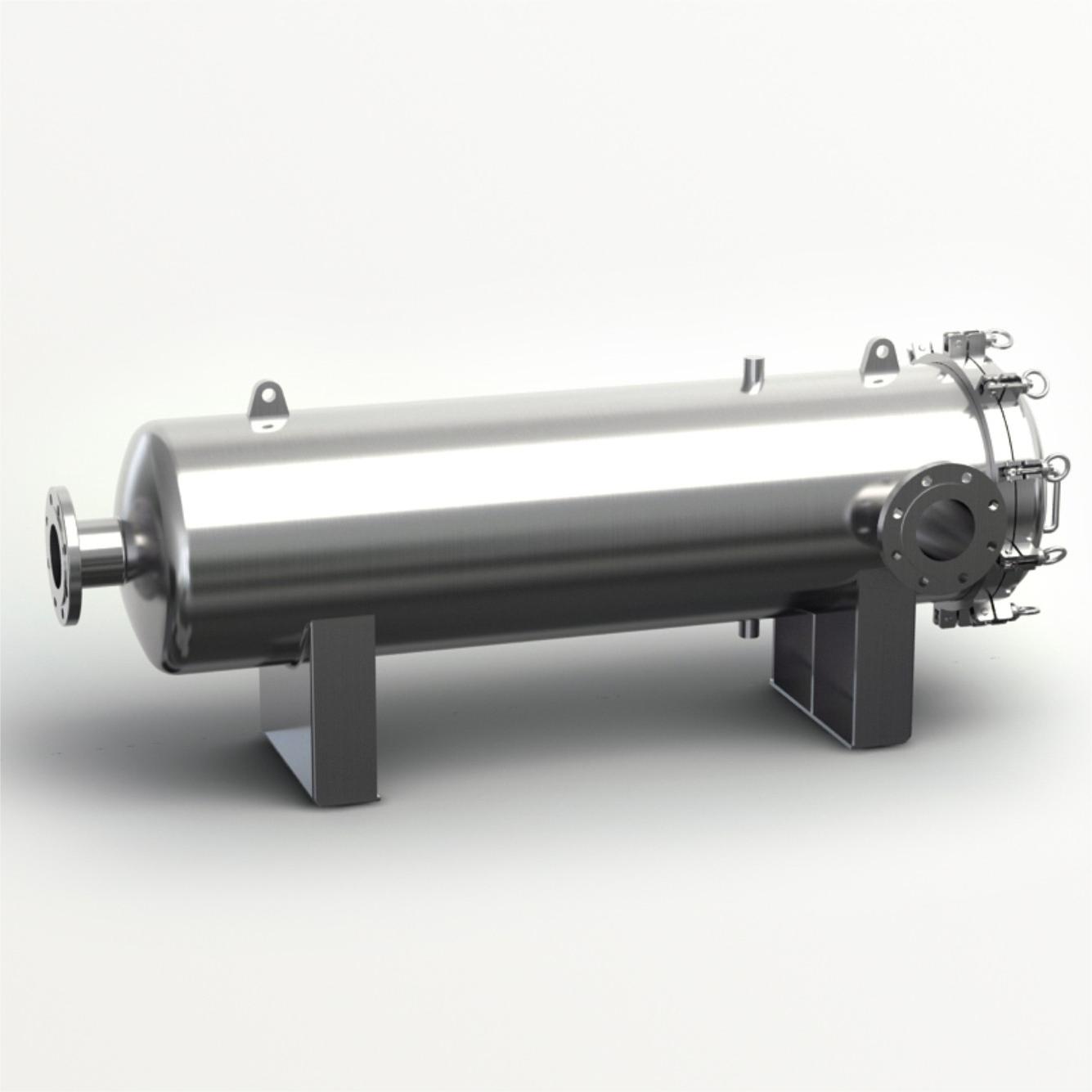

คุณลักษณะของ ตัวกรองของเหลวไหลขนาดใหญ่
●ตัวกรองของเหลวเกรดอุตสาหกรรม JTGHF ส่วนใหญ่จะใช้ในสถานการณ์การไหลที่ใหญ่ขึ้นโดยเฉพาะอย่างยิ่งสนามบำบัดน้ำ JTGHF ตัวกรองของเหลว Flow ขนาดใหญ่แสดงลักษณะของขนาดการเชื่อมต่อขนาดใหญ่ฟลักซ์สูงและพื้นที่อาชีพขนาดเล็กสามารถแก้ปัญหาตัวกรองแบบดั้งเดิมได้อย่างมีประสิทธิภาพการป้อนค่าใช้จ่ายสูงเวลาในการทดแทนระยะยาวการทำงานของปัญหาและอื่น ๆ

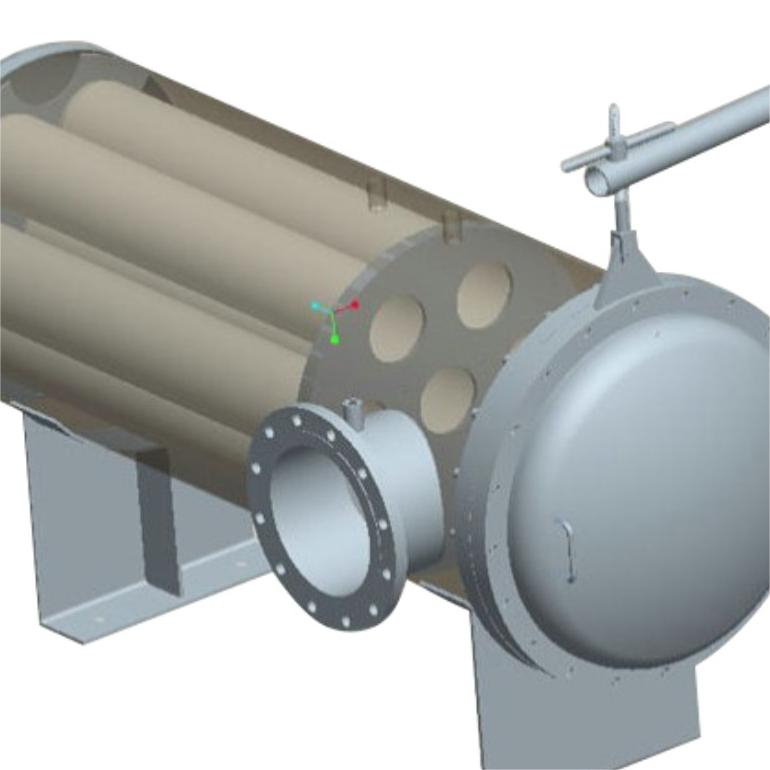

●ตัวกรองของเหลว Flow Big Flow มีสองประเภทการติดตั้งเช่นแนวตั้งและแนวนอน 20 และ 40 °ตัวกรองมักจะใช้โครงสร้างแนวตั้งการไหลของระบบกลางมากกว่า 1000t/h เลือกโครงสร้างแนวนอนและติดตั้งตลับตัวกรอง 60 ตัว อัตราในเวลาเดียวกันเพื่อลดจำนวนครั้งของการเปลี่ยนตลับหมึกมันสะดวกกว่าในการเปลี่ยนตลับตัวกรอง
แอปพลิเคชัน: ส่วนใหญ่ใช้ในสถานการณ์การไหลขนาดใหญ่โดยเฉพาะสนามบำบัดน้ำ
ลักษณะของ ตัวกรองของเหลวขนาดใหญ่ไหล
●การไหลขนาดใหญ่สุด ๆ พื้นที่ประกอบอาชีพขนาดเล็กประสิทธิภาพสูง
● 304 และ 316 I สแตนเลสมีให้บริการความต้านทานการกัดกร่อนที่ดีตรงตามข้อกำหนดของสาขาต่าง ๆ
●สามารถเลือกโครงสร้างแนวตั้งและแนวนอนได้
พื้นผิวเสร็จสิ้น
ประเภทการรักษา | การขัดกลไก |
ความแม่นยำในการขัดเงา | พื้นผิวด้านในRa≤0.3μm |
เงื่อนไขการดำเนินงาน
แรงดันในการทำงานสูงสุด | 0.6MPA |
อุณหภูมิปฏิบัติการสูงสุด | 150 ℃ |
วัสดุ
เปลือกกรอง | SS304, SS316L |
ช่องระบายอากาศ, drainvalve | SS304, SS 316L |
ตา | SS304 |
ใบมีด | SS304 |
วงแหวนปิดผนึกปะเก็น | EPDM, PTFE, Viton, ซิลิโคน |
การเชื่อมต่อ
การเชื่อมต่อ เชลล์ | หน้าแปลน (eyebolt) |
ทางเข้า /ทางออก N1, N2 | tri-clamp, หน้าแปลน |
มาตรวัดความดัน N3 (ไม่บังคับ) | 1 '/1.5 ' tri-clamp |
ระบายวาล์ว N5 (ไม่บังคับ) | 1 'tri-clamp |

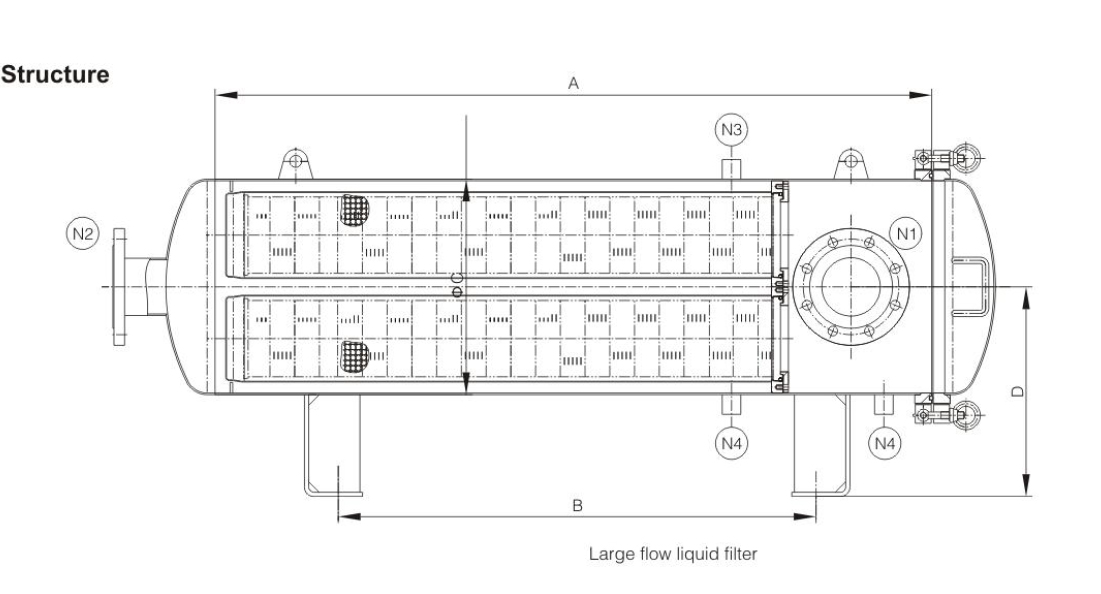

พารามิเตอร์มิติ | 1pc | 2pcs | ||||
20 ' | 40 ' | 60 ' | 20 ' | 30 ' | 40 ' | |
A： ความยาวของเปลือก (ไม่รวมหัว) | 700 | 1200 | 1700 | 800 | 1300 | 1800 |
B： ระยะห่างจากศูนย์สนับสนุน | 300 | 600 | 900 | 400 | 700 | 1000 |
C： เส้นผ่าศูนย์กลาง | φ230 | φ400 | ||||
d： ความสูงเกิดขึ้นในทางออก N1, N2 | 355 | 395 | ||||
In-ortlet N1, N2 Dimension | 2 '/2.5 '/3 ' | 3 '/4 '/5 ' | ||||
ข้อมูลที่กล่าวถึงข้างต้นเป็นมาตรฐานซึ่งสามารถปรับแต่งตามข้อกำหนดของลูกค้า
| ตารางการเลือก | ［ประเภทของ | ［รุ่น | ［ประเภท | ［ | ［วัสดุเปลือก］ | ［การเชื่อมต่อในช่องทาง | ［โอริง］ |
jtghf | L | 2R | 20 | S | 4 | K | E |
l = แนวตั้ง | 1r = 1pc | 20 = 20 ' คาร์ทริดจ์ | s = 226 ประเภท | 4 = 304 | k = tri-clamp | E = EPDM | |
w = แนวนอน | 2r = 2pcs | 40 = 40 ' คาร์ทริดจ์ | t = 222 ประเภท | 6 = 316L | f = หน้าแปลน | p = ptfe | |
3R = 3PCS | 60 = 60 ' คาร์ทริดจ์ | D = ประเภท DOE | l = เธรด | v = Viton | |||
4r = 4pcs | s = ซิลิโคน | ||||||
5r = 5pcs |
