คุณลักษณะของตัวกรองถุงหลายถุง
การใช้งาน: อาหารและเครื่องดื่ม; วิศวกรรมชีวภาพและเวชภัณฑ์; ปิโตรเคมีและเคมี: การผลิตรถยนต์;
ปิโตรเลียมและก๊าซธรรมชาติ ก๊าซอิเล็กทรอนิกส์และธรรมชาติ การเคลือบ. หมึกพิมพ์; พลังงานนิวเคลียร์และพลังงานความร้อนและน้ำเสียพอดี การบริสุทธิ์ของเหลวและก๊าซของของเหลวและก๊าซ
ตัวกรองหลายถุง JTGDS สำหรับการพอดีแบบหยาบและ กระบวนการ ล่วงหน้า
JTGDS มาตรฐานหมายเลข 01 กระเป๋าหรือ 02 กระเป๋ารุ่นมาตรฐานสำหรับ 2 ~ 12 ถุงและการผลิตสูงสุดที่ปรับแต่งเป็น 24 ถุงสามารถตอบสนองความต้องการของประเภทการไหลที่หลากหลาย
ลักษณะของตัวกรองถุงหลายถุง
การไหลขนาดใหญ่, Long Service LFE
การออกแบบขนาดกะทัดรัดสามารถลดพื้นที่ที่ถูกครอบครองและการสูญเสียของเหลว
การเข้าด้านข้างและด้านล่างออกมาให้แน่ใจว่าสื่อของเหลวสามารถถูกปล่อยออกมาได้อย่างสมบูรณ์เต้าเสียบตำแหน่งวงสัมผัสการปลดปล่อยมลพิษอย่างทั่วถึงคือ corvenient ที่จะทำงาน

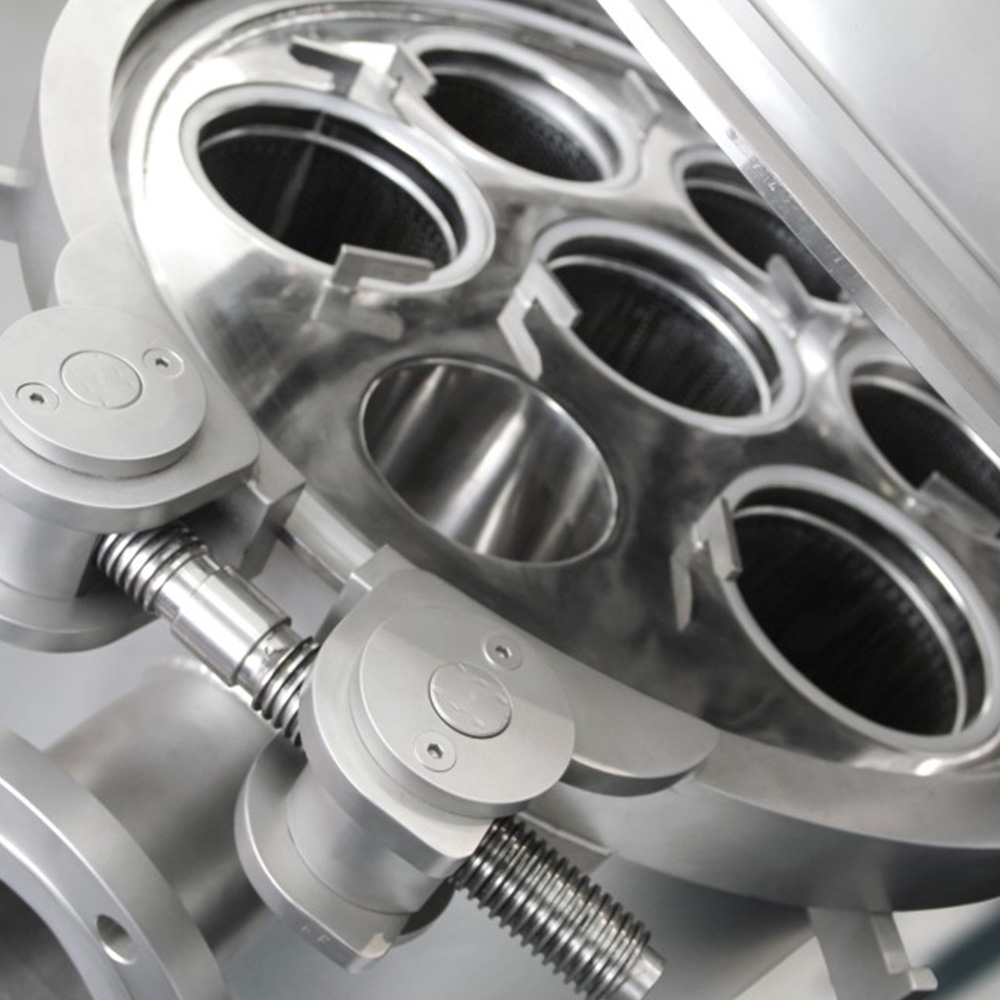

อุปกรณ์ตัวหนีบสามจุดที่ไม่เหมือนใครช่วยให้มั่นใจได้ว่าการปิดผนึกที่ดีและหลีกเลี่ยงการรั่วไหลของของเหลว
ที่อยู่อาศัยที่เฟอร์มันสามารถเพิ่มแขนแกว่งและการออกแบบตาหรือแบบเปิดอย่างรวดเร็วเปิดใช้งาน corveniently และเศรษฐกิจ
เงื่อนไข การดำเนินงาน
แรงดันในการทำงานสูงสุด | 1.0mpa |
อุณหภูมิการทำงานสูงสุด | 150 ℃ |
พื้นผิว เสร็จสิ้น
พิมพ์เสร็จ | การระเบิด ทรายขัดเงา/ อิเล็กโทรไลต์ |
ความแม่นยำในการขัดเงา |
พื้นผิวด้านนอกra≤0.8μm ตะกร้า0.6μm |
วัสดุ
เปลือก | 304, 316L, Duplex SS, Tianium, Hastelloy |
ตา | 304 |
ใบมีด Stabillzer | 304 |
โอริง | EPDM, PTFE, Viton, ซิลิโคน |
การเชื่อมต่อ
การเชื่อมต่อของเชลล์ | หน้าแปลน |
n1、 n2 in-outlet | หน้าแปลน, tri-clamp, ด้าย |
มาตรวัดความดัน N3 (ตัวเลือก) | 1/2 'เธรดหญิง |
N4Vent Valve (ตัวเลือก) | 1/2 'ด้ายชาย |
N5 Drain Valve (ตัวเลือก) | 1/2 'ด้ายชาย |

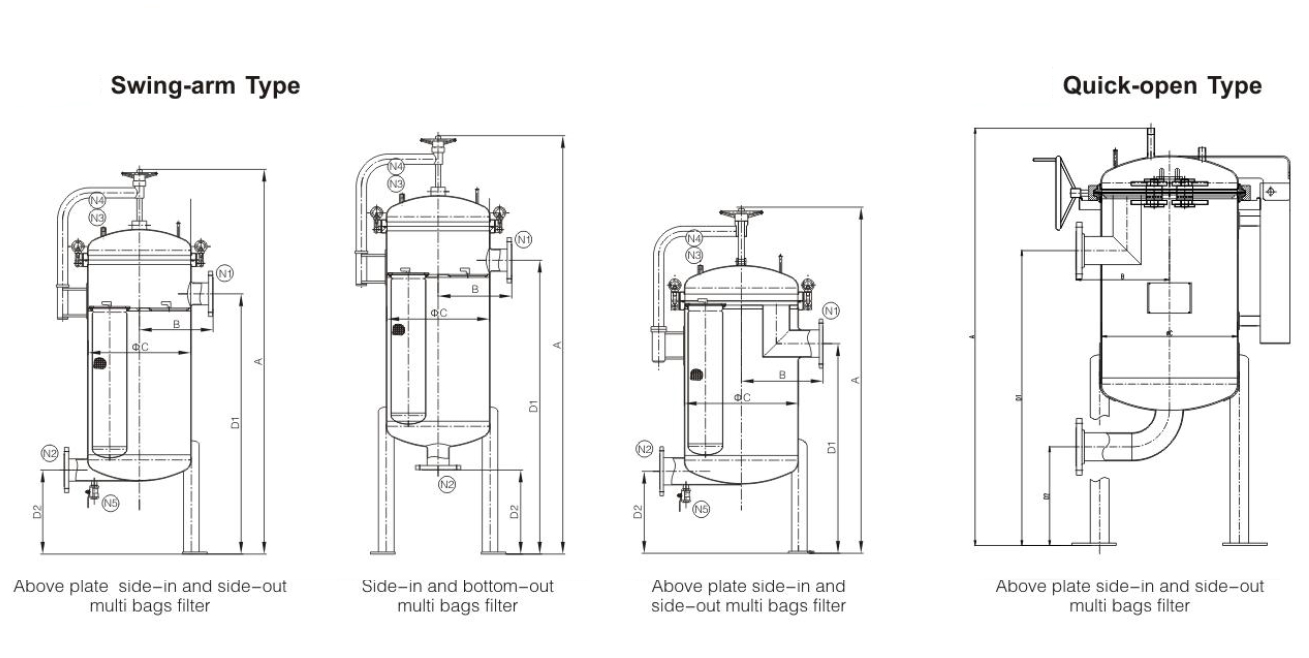

พารามิเตอร์ มิติ
2p2s | 4p4s | 6p2s | 8p2s | |||||
ประเภทสวิง-แขน | ประเภทเปิดอย่างรวดเร็ว | ประเภทสวิง-แขน | ประเภทเปิดอย่างรวดเร็ว | ประเภทสวิง-แขน | ประเภทเปิดอย่างรวดเร็ว | ประเภทสวิง-แขน | ประเภทเปิดอย่างรวดเร็ว | |
A: ความสูงทั้งหมด | 1880 | 1530 | 2030 | 1600 | 2130 | 1700 | 2520 | 2060 |
B: ทางเข้า trom ระยะทางถึงศูนย์กลาง | 300 | 360 | 400 | 440 | 450 | 500 | 500 | |
C: เส้นผ่านศูนย์กลางของเปลือกหอย | φ400 | φ500 | φ550 | φ650 | φ750/800 | |||
D1: ความสูงจากทางเข้าสู่พื้นดิน | 1330 | 950 | 1425 | 975 | 1480 | 1000 | 1650 | 1150 |
D2: ความสูงจาก Oulet ถึงพื้น | 300 | 400 | 350 | 400 | 400 | |||
ขนาด N1、 n2 | 4 ' | 4 ' | 5 ' | 5 ' | ||||
ข้อมูลที่กล่าวถึงข้างต้นเป็นมาตรฐานซึ่งสามารถปรับแต่งตามข้อกำหนดของลูกค้า
ตาราง การเลือก
จำนวนของตัวกรองกระเป๋า | โมเดลของ Bag Fiter | วัสดุเปลือกหอย | comection in-outler] | โอริง | |
3p | 28 | 4 | F | E | |
2p = 2pc | 7p = 7pc | 1S = 1#กระเป๋า: φ180× 430 | 4 = 304 | f = fange | E = EPDM |
3p = 3pc | 9p = 9pc | 2S = 2#กระเป๋า: φ180x810 | 6 = 316L | k = tri-clamp | p = ptfe |
4p = 4pc | 12p = 12pc | d = duplex ss | l = เธรด | v = Viton | |
6p = 6pc | t = ไทเทเนียม | s = ซิลิโคน | |||
h = hastelloy | |||||
คุณลักษณะของตัวกรองถุงหลายถุง
การใช้งาน: อาหารและเครื่องดื่ม; วิศวกรรมชีวภาพและเวชภัณฑ์; ปิโตรเคมีและเคมี: การผลิตรถยนต์;
ปิโตรเลียมและก๊าซธรรมชาติ ก๊าซอิเล็กทรอนิกส์และธรรมชาติ การเคลือบ. หมึกพิมพ์; พลังงานนิวเคลียร์และพลังงานความร้อนและน้ำเสียพอดี การบริสุทธิ์ของเหลวและก๊าซของของเหลวและก๊าซ
ตัวกรองหลายถุง JTGDS สำหรับการพอดีแบบหยาบและ กระบวนการ ล่วงหน้า
JTGDS มาตรฐานหมายเลข 01 กระเป๋าหรือ 02 กระเป๋ารุ่นมาตรฐานสำหรับ 2 ~ 12 ถุงและการผลิตสูงสุดที่ปรับแต่งเป็น 24 ถุงสามารถตอบสนองความต้องการของประเภทการไหลที่หลากหลาย
ลักษณะของตัวกรองถุงหลายถุง
การไหลขนาดใหญ่, Long Service LFE
การออกแบบขนาดกะทัดรัดสามารถลดพื้นที่ที่ถูกครอบครองและการสูญเสียของเหลว
การเข้าด้านข้างและด้านล่างออกมาให้แน่ใจว่าสื่อของเหลวสามารถถูกปล่อยออกมาได้อย่างสมบูรณ์เต้าเสียบตำแหน่งวงสัมผัสการปลดปล่อยมลพิษอย่างทั่วถึงคือ corvenient ที่จะทำงาน
อุปกรณ์ตัวหนีบสามจุดที่ไม่เหมือนใครช่วยให้มั่นใจได้ว่าการปิดผนึกที่ดีและหลีกเลี่ยงการรั่วไหลของของเหลว
ที่อยู่อาศัยที่เฟอร์มันสามารถเพิ่มแขนแกว่งและการออกแบบตาหรือแบบเปิดอย่างรวดเร็วเปิดใช้งาน corveniently และเศรษฐกิจ
เงื่อนไข การดำเนินงาน
แรงดันในการทำงานสูงสุด | 1.0mpa |
อุณหภูมิการทำงานสูงสุด | 150 ℃ |
พื้นผิว เสร็จสิ้น
พิมพ์เสร็จ | การระเบิด ทรายขัดเงา/ อิเล็กโทรไลต์ |
ความแม่นยำในการขัดเงา |
พื้นผิวด้านนอกra≤0.8μm ตะกร้า0.6μm |
วัสดุ
เปลือก | 304, 316L, Duplex SS, Tianium, Hastelloy |
ตา | 304 |
ใบมีด Stabillzer | 304 |
โอริง | EPDM, PTFE, Viton, ซิลิโคน |
การเชื่อมต่อ
การเชื่อมต่อของเชลล์ | หน้าแปลน |
n1、 n2 in-outlet | หน้าแปลน, tri-clamp, ด้าย |
มาตรวัดความดัน N3 (ตัวเลือก) | 1/2 'เธรดหญิง |
N4Vent Valve (ตัวเลือก) | 1/2 'ด้ายชาย |
N5 Drain Valve (ตัวเลือก) | 1/2 'ด้ายชาย |
พารามิเตอร์ มิติ
2p2s | 4p4s | 6p2s | 8p2s | |||||
ประเภทสวิง-แขน | ประเภทเปิดอย่างรวดเร็ว | ประเภทสวิง-แขน | ประเภทเปิดอย่างรวดเร็ว | ประเภทสวิง-แขน | ประเภทเปิดอย่างรวดเร็ว | ประเภทสวิง-แขน | ประเภทเปิดอย่างรวดเร็ว | |
A: ความสูงทั้งหมด | 1880 | 1530 | 2030 | 1600 | 2130 | 1700 | 2520 | 2060 |
B: ทางเข้า trom ระยะทางถึงศูนย์กลาง | 300 | 360 | 400 | 440 | 450 | 500 | 500 | |
C: เส้นผ่านศูนย์กลางของเปลือกหอย | φ400 | φ500 | φ550 | φ650 | φ750/800 | |||
D1: ความสูงจากทางเข้าสู่พื้นดิน | 1330 | 950 | 1425 | 975 | 1480 | 1000 | 1650 | 1150 |
D2: ความสูงจาก Oulet ถึงพื้น | 300 | 400 | 350 | 400 | 400 | |||
ขนาด N1、 n2 | 4 ' | 4 ' | 5 ' | 5 ' | ||||
ข้อมูลที่กล่าวถึงข้างต้นเป็นมาตรฐานซึ่งสามารถปรับแต่งตามข้อกำหนดของลูกค้า
ตาราง การเลือก
จำนวนของตัวกรองกระเป๋า | โมเดลของ Bag Fiter | วัสดุเปลือกหอย | comection in-outler] | โอริง | |
3p | 28 | 4 | F | E | |
2p = 2pc | 7p = 7pc | 1S = 1#กระเป๋า: φ180× 430 | 4 = 304 | f = fange | E = EPDM |
3p = 3pc | 9p = 9pc | 2S = 2#กระเป๋า: φ180x810 | 6 = 316L | k = tri-clamp | p = ptfe |
4p = 4pc | 12p = 12pc | d = duplex ss | l = เธรด | v = Viton | |
6p = 6pc | t = ไทเทเนียม | s = ซิลิโคน | |||
h = hastelloy | |||||
พื้นผิวด้านใน Ra≤06μm
