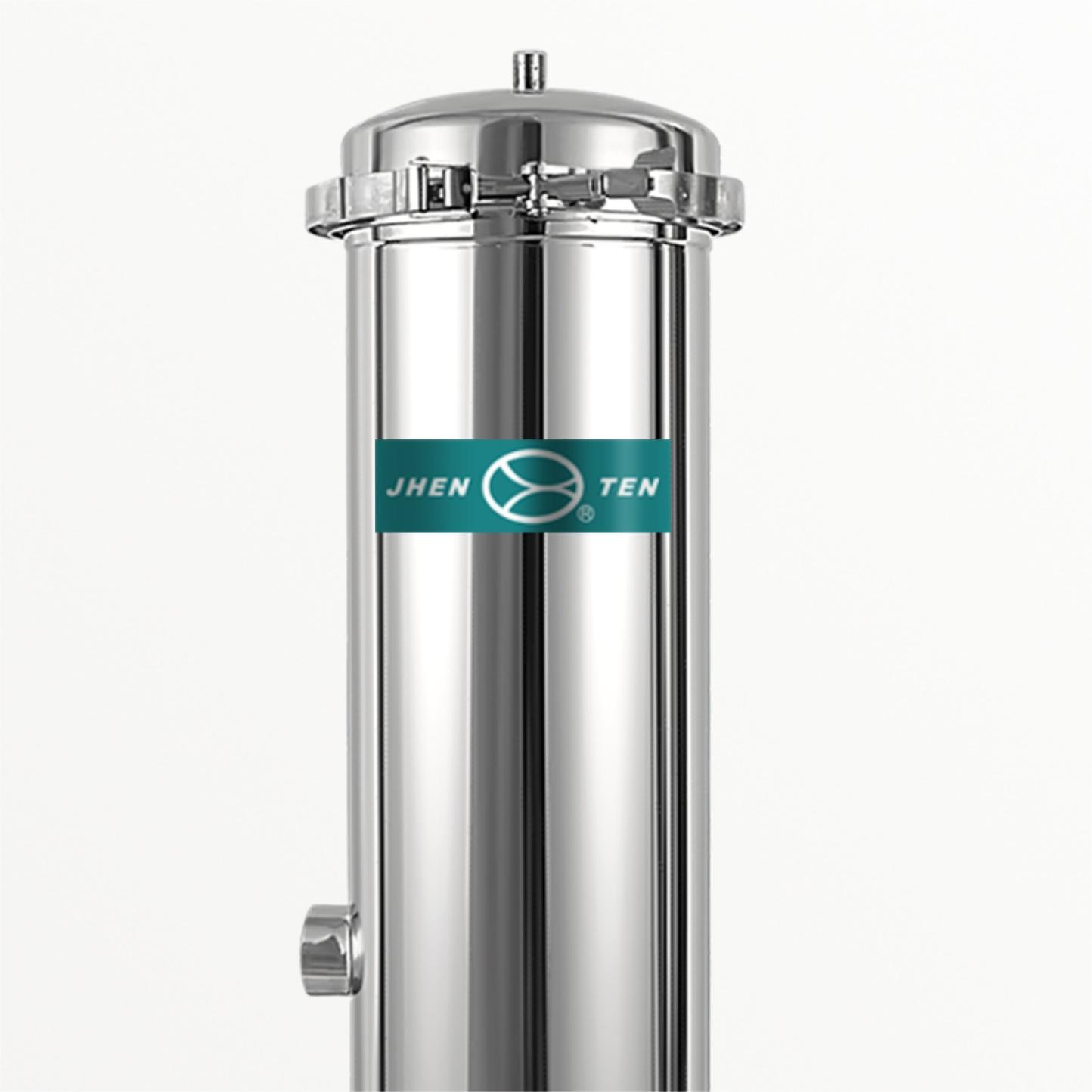

คุณลักษณะของ ตัวกรองความปลอดภัย
●ตัวกรองความปลอดภัย JTGRP ส่วนใหญ่ออกแบบมาสำหรับสนามบำบัดน้ำ
●ตัวกรองตัวกรองความปลอดภัย JTGRP โดยใช้กระบวนการขัดหลายครั้งทำให้มั่นใจได้ว่าพื้นผิว RA ถึง 0.6 μ m ถึงข้อกำหนดระดับสุขาภิบาลพื้นผิวตัวกรองจะขัดเงากระจกสามารถใช้ในการกรองของเหลวสูง
แอปพลิเคชัน
●น้ำเสร็จ: RO Reverse Osmosis Filtration สำหรับน้ำดื่ม
●อุตสาหกรรมอาหารและเครื่องดื่ม: ไวน์น้ำแร่การกรองน้ำดื่ม
ลักษณะของ ตัวกรองความปลอดภัย
●พื้นผิวสัมผัสของเหลวของเหลว RA ถึง 0.6 μ m ปิดไปตามข้อกำหนดระดับสุขาภิบาล
●ตัวกรองมีวาล์วระบายด้านบนและด้านล่างซึ่งระบายของเหลวได้อย่างสะดวกและรวดเร็ว
●พื้นผิวการปิดผนึกคาร์ทริดจ์ใช้การปิดผนึกประเภทสปริงมันใช้งานง่าย

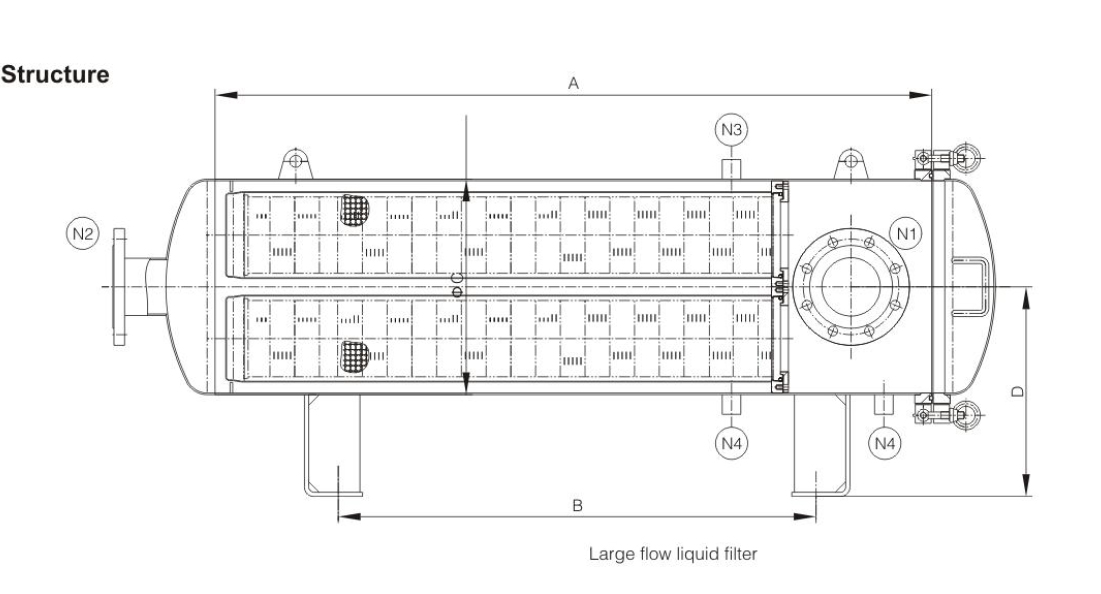

| พารามิเตอร์ มิติ | 5R (4R) | 7R | |||||
10 ' | 20 ' | 30 ' | 40 ' | 20 ' | 30 ' | 40 ' | |
A： ความสูงทั้งหมด | 570 | 820 | 1070 | 1320 | 820 | 1070 | 1320 |
B： ระยะทางจากทางเข้าสู่ศูนย์กลาง | 175 หน้าแปลน, 125tri-clamp, 130 ทุ่ง | 190Flange, 140 Tri-clamp, 145 ทุ่ง | |||||
C： เส้นผ่านศูนย์กลางของเปลือก | φ204 | φ235 | |||||
D1： ความสูงจากทางเข้าสู่พื้นดิน | 178 | 178 | |||||
D2： ความสูงจากทางออกหนึ่งไปยังอีกพื้น | 76 | 76 | |||||
N1、 n2： in-outlet n1、 n2 ขนาด | 2 ' | 2 ' | |||||
ข้อมูลที่กล่าวถึงข้างต้นเป็นมาตรฐานซึ่งสามารถปรับแต่งตามข้อกำหนดของ ToCustomer
พื้นผิวเสร็จสิ้น
ประเภทการรักษา | การขัดกลไก |
ความแม่นยำในการขัดเงา | พื้นผิวด้านในRa≤0.6μm |
เงื่อนไขการดำเนินงาน
แรงดันในการทำงานสูงสุด | 0.6MPA |
อุณหภูมิปฏิบัติการสูงสุด | 140 ℃ |
วัสดุ
เปลือกกรอง | SS304, SS316L |
ระบายวาล์ว | SS304, SS316L |
ตา | 304 |
ใบมีด | 304 |
โอริง | EPDM, PTFE, Viton, ซิลิโคน |
การเชื่อมต่อ
การเชื่อมต่อเชลล์ | สามตัว |
In-outlet N1, N2 | tri-clamp, หน้าแปลนด้าย |
มาตรวัดความดัน N3 (ไม่บังคับ) | 1.5 'tri-clamp |
ระบายวาล์ว N4, N5 (ไม่บังคับ) | 1 'tri-clamp |
การเชื่อมต่อตลับหมึก | ประเภท DOE, 222 ประเภท |
| ตารางการเลือก | ［จำนวน ของคาร์ทริดจ์］ | ［รุ่นของตลับหมึก］ | ［การเชื่อมต่อตลับหมึก］ | ［วัสดุเปลือก］ | ［การเชื่อมต่อในช่องทาง］ | ［โอริง］ |
jtgrp | 7R | 20 | S | 4 | L | E |
5r = 5pcs | 10 = 10 'คาร์ทริดจ์ | s = 226 ประเภท | 4 = 304 | f = หน้าแปลน | E = EPDM | |
7r = 7pcs | 20 = 20 'คาร์ทริดจ์ | t = 222 ประเภท | 6 = 316L | k = tri-clamp | p = ptfe | |
9r = 9pcs | 30 = 30 'คาร์ทริดจ์ | D = ประเภท DOE | l = เธรด | v = Viton | ||
15r = 15pcs | 40 = 40 'คาร์ทริดจ์ | s = ซิลิโคน |
