คุณสมบัติของ ตัวกรองประเภทตะกร้า

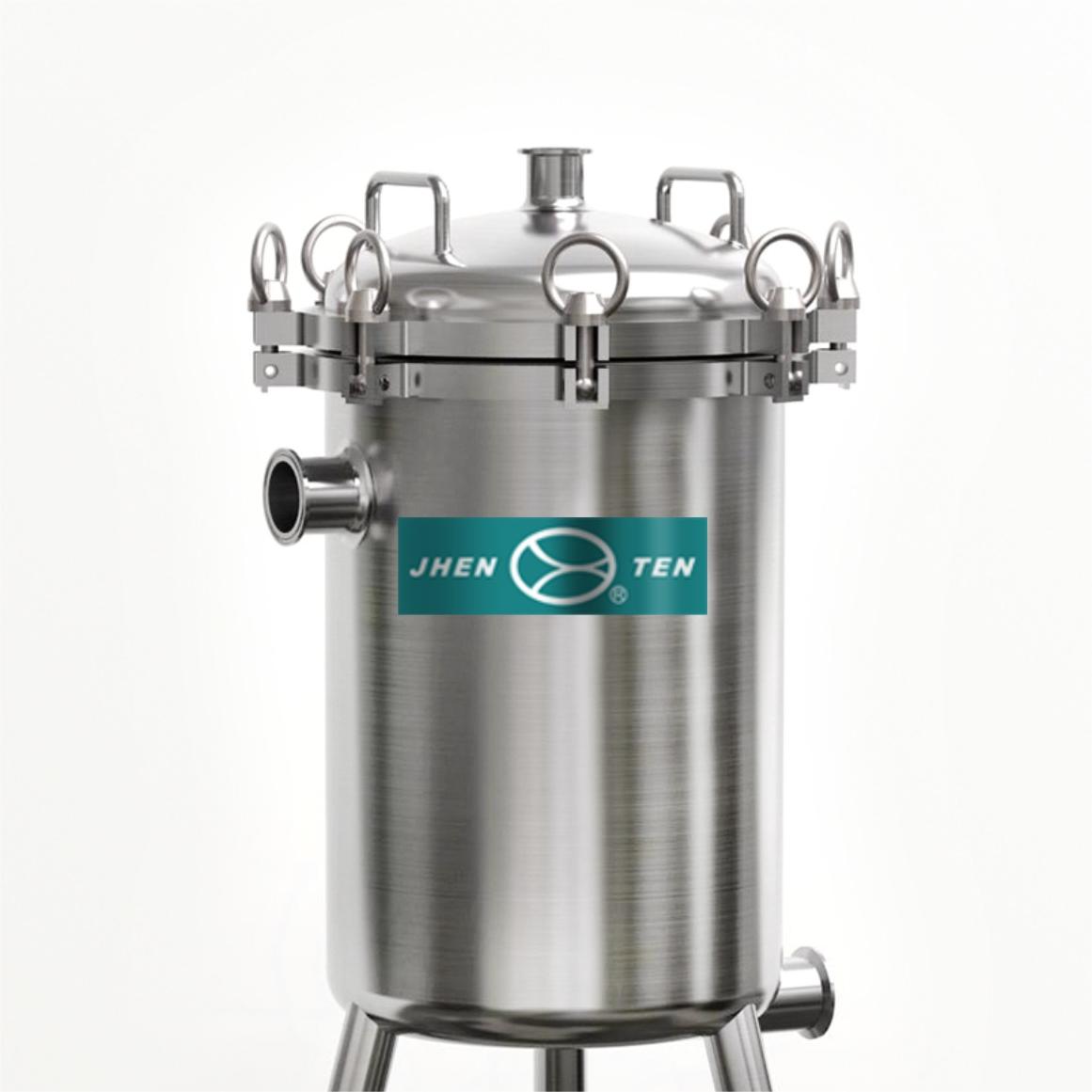

●ตัวกรองประเภทตะกร้า JTGLF เป็นเครื่องกรองตะกร้าขนาดเล็กที่ได้รับการปรับปรุงซึ่งสามารถกำจัดอนุภาคของแข็งจำนวนเล็กน้อยในของเหลวและยังสามารถป้องกันคอมเพรสเซอร์ปั๊มเครื่องมือและอุปกรณ์อื่น ๆ ในการทำงานตามปกติ
●ตัวกรองประเภทตะกร้า JTGLF ใช้ขั้นตอนการประมวลผลขัดหลายขั้นตอนเพื่อให้แน่ใจว่าอินเตอร์เฟส RA ถึง 0.6um ถึงเกรดสุขอนามัย พื้นผิวทั้งหมดเป็นกระจกขัดเงา
แอปพลิเคชัน
●การกรองอนุภาคของเหลวชนิดหนึ่ง
●น้ำมันที่กินได้, เครื่องดื่ม, การกรองไวน์
●ตัวกรองเคมี
●คอมเพรสเซอร์ปั๊มเครื่องมือวัดและอุปกรณ์อื่น ๆ กรองล่วงหน้าและการป้องกัน
ลักษณะของ ตัวกรองประเภทตะกร้า
●พื้นผิวด้านในและด้านนอกโดยใช้การขัดกระจกอินเตอร์เฟส RA ถึง 0.6um ใกล้กับระดับสุขาภิบาล

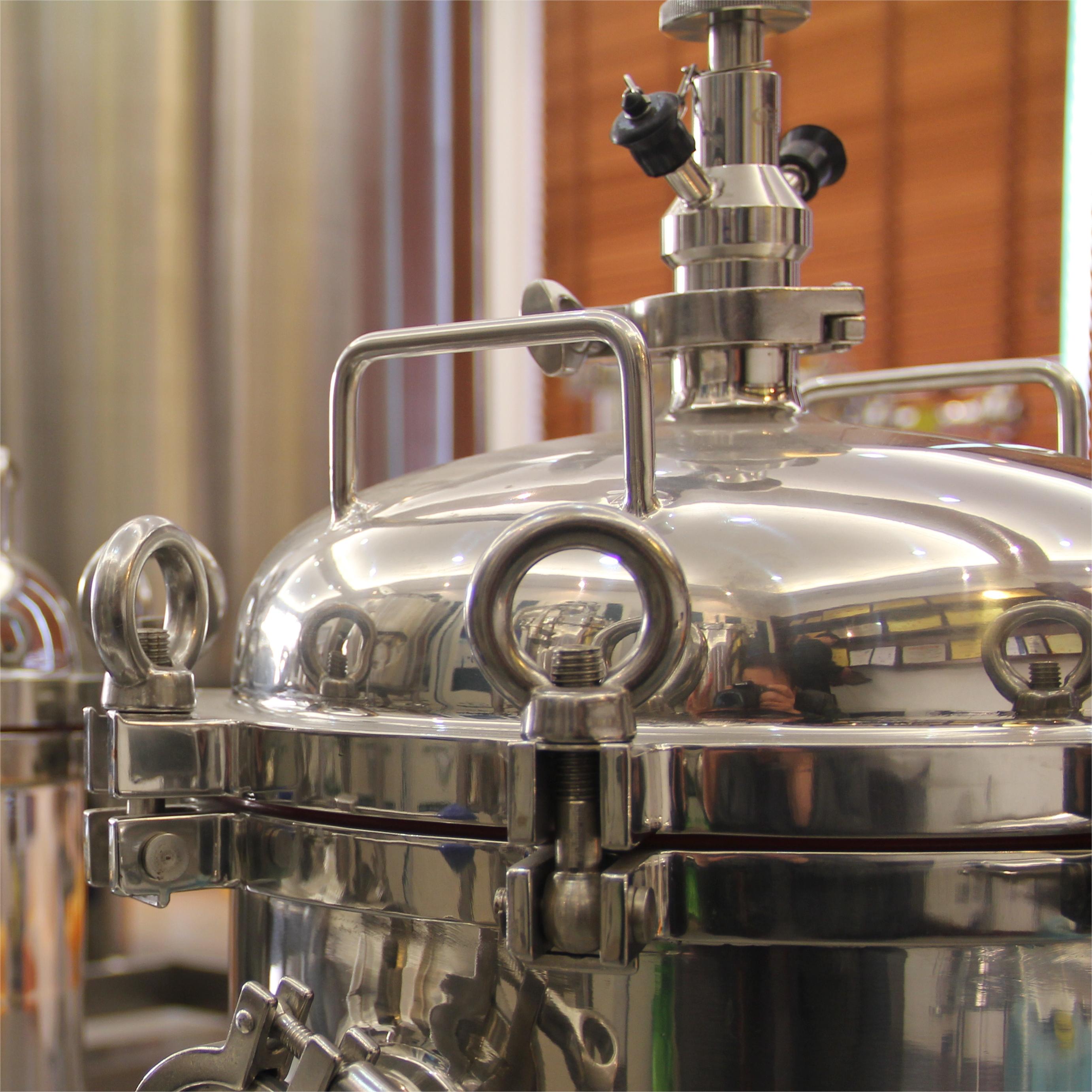

●เปลือกกรองสามารถใช้การเชื่อมต่อ Eyebolt หรือการเชื่อมต่อแบบเปิดอย่างรวดเร็วง่ายต่อการใช้งานนอกจากนี้ยังเป็นการออกแบบที่ประหยัดและใช้งานได้จริง
●ตัวกรองขนาดเล็กติดตั้งน็อตสกรูปรับที่ด้านล่างของขา
พื้นผิวเสร็จสิ้น
พิมพ์เสร็จ | การขัดกลไกการขัดด้วยอิเล็กโทรไลต์การระเบิดทรายดอง |
ความแม่นยำในการขัดเงา | พื้นผิวด้านในRa≤0.6μm |
เงื่อนไขการดำเนินงาน
ความดันสูงสุด | 0.6MPA, 1.0MPA |
สูงสุด อุณหภูมิปฏิบัติการ | 150 ℃ |
วัสดุ
เปลือกกรอง | SS304, SS316L |
ช่องระบายอากาศ | SS304, SS316L |
ตา | SS304 |
ใบมีด | SS304 |
โอริง | EPDM, PTFE, Viton, ซิลิโคน |
การเชื่อมต่อ
การเชื่อมต่อเชลล์ | หน้าแปลน (eyebolt), tri-clamp |
In-outlet N1, N2 | สามตัว |
Vent Valve N3 (ไม่บังคับ) | 1.5 'tri-clamp |

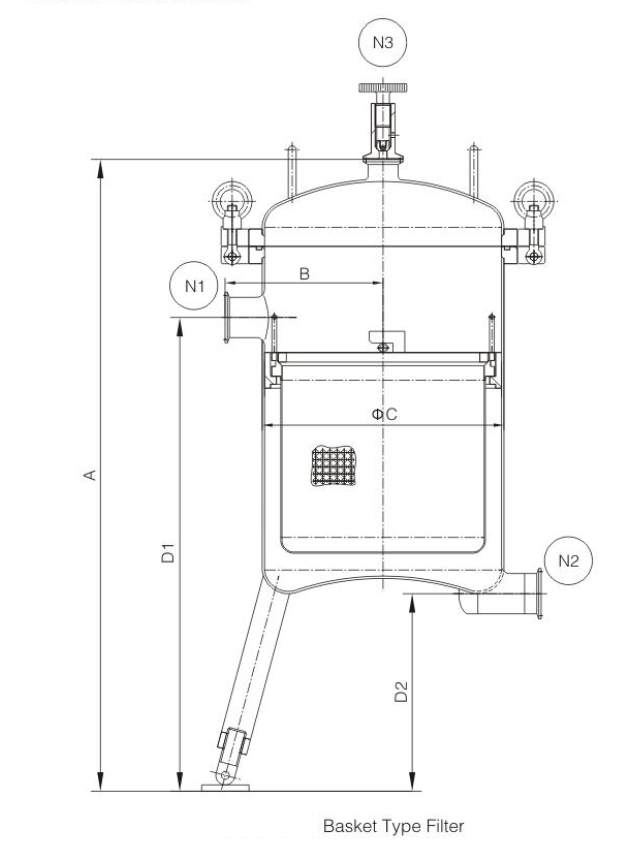

DimensionParameters | 1Basket | ||
16 ' | 25 ' | 40 ' | |
A: ความสูงทั้งหมด (ไม่รวมมาตรวัดความดัน) | 800 | 1040 | 1170 |
B: ระยะทางจากทางเข้าสู่ศูนย์ | 200 | 235 | 250 |
C: เส้นผ่านศูนย์กลาง | φ300 | φ350 | φ400 |
D1: ความสูงจากทางเข้า N1 ถึงพื้น | 600 | 800 | 900 |
D2: ความสูงจากทางออก N2 ถึงพื้น | 250 | 300 | 300 |
In-ortlet N1, N2 Dimension | 1.5 '/2 '/2.5 ' | ||
ข้อมูลที่กล่าวถึงข้างต้นเป็นมาตรฐานสามารถปรับแต่งตามข้อมูลของลูกค้า
ตารางการเลือก
จำนวน ตะกร้าตัวกรอง | ประเภทตะกร้าตัวกรอง | วัสดุเปลือกหอย | การเชื่อมต่อ | โอริง |
1L | 25 | 4 | L | E |
1l = 1pc | 16 = 16 'ตะกร้า： φ256× 254 | 4 = 304 | f = หน้าแปลน | E = EPDM |
25 = 25 'ตะกร้า： φ312× 375 | 6 = 316L | k = tri-clamp | p = ptfe | |
40 = 40 'ตะกร้า： φ362× 444 | l = เธรด | v = Viton | ||
s = ซิลิโคน |
