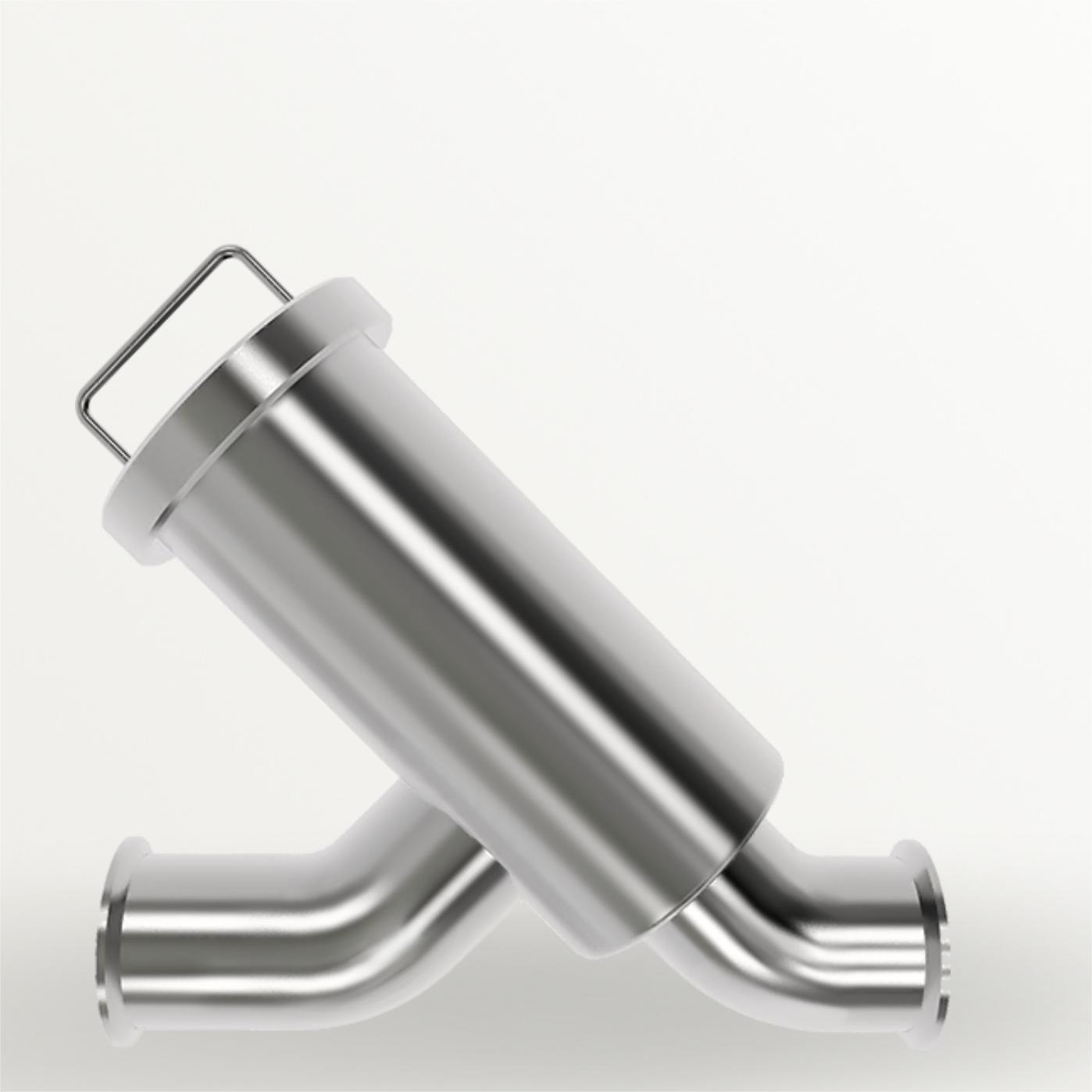

คุณลักษณะของ ตัวกรองประเภท y
●ตัวกรอง jtgyg y-type เป็นตัวกรองท่อขนาดเล็กที่ได้รับการปรับปรุงซึ่งสามารถกำจัดอนุภาคของแข็งจำนวนเล็กน้อยในของเหลวและยังสามารถป้องกันคอมเพรสเซอร์ปั๊มเครื่องมือและอุปกรณ์อื่น ๆ ให้ทำงานได้สำเร็จ
●ด้วยการออกแบบที่สมเหตุสมผลตัวกรอง JTGYG Y-type จะได้รับประโยชน์จากผู้ที่ไม่ตายความต้านทานต่ำและการระบายน้ำง่าย ตัวกรองใช้ขั้นตอนการประมวลผลขัดหลายขั้นตอนเพื่อให้แน่ใจว่าอินเตอร์เฟส RA ถึง 0.4 um ใกล้กับระดับสุขาภิบาล พื้นผิวทั้งหมดเป็นกระจกขัดเงา
แอปพลิเคชัน
●การกรองอนุภาคของเหลวทุกชนิด
●น้ำมันที่กินได้, เครื่องดื่ม, การกรองไวน์
●ตัวกรองเคมี
●คอมเพรสเซอร์ปั๊มเครื่องมือวัดและอุปกรณ์อื่น ๆ กรองล่วงหน้าและการป้องกัน
ลักษณะของ ตัวกรองประเภท y
●พื้นผิวด้านในและภายนอกโดยใช้ Mirror Palish, Interface RA ถึง0.4μmถึงระดับสุขาภิบาล '
●ตัวกรองที่อยู่อาศัยใช้การเชื่อมต่อที่รวดเร็วจัดการได้ง่ายประหยัดและใช้งานได้จริง
เงื่อนไขการดำเนินงาน
สูงสุด. | 0.6mpa、 1.0mpa |
สูงสุด. | 150 ℃ |
วัสดุ
เปลือก | SS304、 SSS316L |
คาร์ทริดจ์หลอด | SS304、 SS316L |
โอริง | EPDM、 PTFE |
FKM、 ซิลิโคน |
การเชื่อมต่อ
การเชื่อมต่อของเชลล์ | สามตัว |
n1、 n2 in-outlet | 2 '/2.5 '/3 'tri-clamp |
พื้นผิวเสร็จสิ้น
พิมพ์เสร็จ | การขัดด้วยเครื่องกล/อิเล็กโทรไลต์การระเบิดทราย |
ความแม่นยำในการขัดเงา | พื้นผิวด้านในra≤0.4μm |

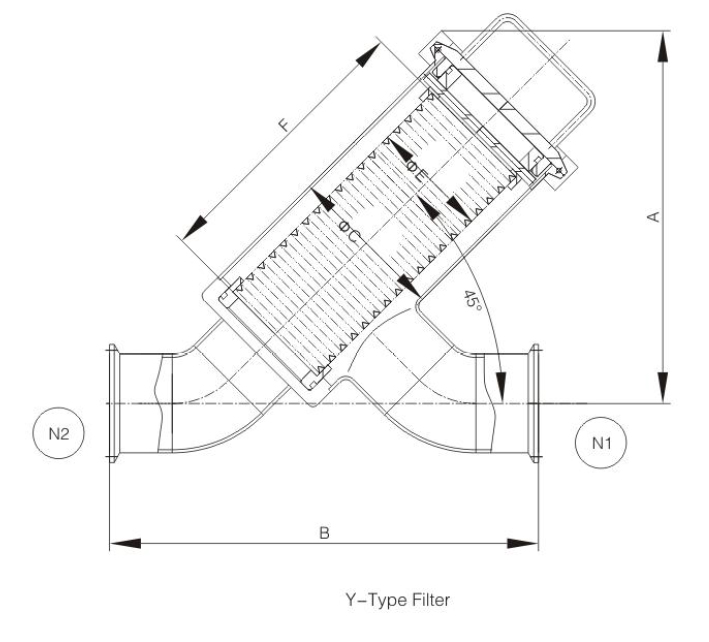

พารามิเตอร์มิติ | ด้านใน | |||
1 ' | 1.5 ' | 2 ' | 2.5 ' | |
A: ความสูงทั้งหมด | 185 | 240 | ||
B: ระยะทางจากทางเข้าสู่ศูนย์กลาง | 220 | 275 | ||
C: เส้นผ่านศูนย์กลางของเปลือก | φ76 | φ101.6 | ||
e: เส้นผ่านศูนย์กลางของหน้าจอตัวกรอง | φ50 | φ76 | ||
f: ความยาวของหน้าจอตัวกรอง | 135 | 180 |
ข้อมูลที่กล่าวถึงข้างต้นเป็นมาตรฐานสามารถปรับแต่งตามข้อกำหนดของลูกค้า; ความยาว: มม.
ตารางการเลือก
จำนวน ของคาร์ทริดจ์ | วัสดุเปลือกหอย | การเชื่อมต่อด้านใน | มิติ | โอริง |
1R | 4 | K | 20 | E |
1r = 1 芯 | 4 = 304 | f = หน้าแปลน | 10 = 1 ' | E = EPDM |
6 = 316L | k = tri-clamp | 15 = 1.5 ' | p = ptfe | |
l = เกลียวเกลียว | 20 = 2 ' | v = Viton | ||
25 = 2.5 ' | s = ซิลิโคน | |||
30 = 3 ' |
คุณลักษณะของ ตัวกรองประเภท y
●ตัวกรอง jtgyg y-type เป็นตัวกรองท่อขนาดเล็กที่ได้รับการปรับปรุงซึ่งสามารถกำจัดอนุภาคของแข็งจำนวนเล็กน้อยในของเหลวและยังสามารถป้องกันคอมเพรสเซอร์ปั๊มเครื่องมือและอุปกรณ์อื่น ๆ ให้ทำงานได้สำเร็จ
●ด้วยการออกแบบที่สมเหตุสมผลตัวกรอง JTGYG Y-type จะได้รับประโยชน์จากผู้ที่ไม่ตายความต้านทานต่ำและการระบายน้ำง่าย ตัวกรองใช้ขั้นตอนการประมวลผลขัดหลายขั้นตอนเพื่อให้แน่ใจว่าอินเตอร์เฟส RA ถึง 0.4 um ใกล้กับระดับสุขาภิบาล พื้นผิวทั้งหมดเป็นกระจกขัดเงา
แอปพลิเคชัน
●การกรองอนุภาคของเหลวทุกชนิด
●น้ำมันที่กินได้, เครื่องดื่ม, การกรองไวน์
●ตัวกรองเคมี
●คอมเพรสเซอร์ปั๊มเครื่องมือวัดและอุปกรณ์อื่น ๆ กรองล่วงหน้าและการป้องกัน
ลักษณะของ ตัวกรองประเภท y
●พื้นผิวด้านในและภายนอกโดยใช้ Mirror Palish, Interface RA ถึง0.4μmถึงระดับสุขาภิบาล '
●ตัวกรองที่อยู่อาศัยใช้การเชื่อมต่อที่รวดเร็วจัดการได้ง่ายประหยัดและใช้งานได้จริง
เงื่อนไขการดำเนินงาน
สูงสุด. | 0.6mpa、 1.0mpa |
สูงสุด. | 150 ℃ |
วัสดุ
เปลือก | SS304、 SSS316L |
คาร์ทริดจ์หลอด | SS304、 SS316L |
โอริง | EPDM、 PTFE |
FKM、 ซิลิโคน |
การเชื่อมต่อ
การเชื่อมต่อของเชลล์ | สามตัว |
n1、 n2 in-outlet | 2 '/2.5 '/3 'tri-clamp |
พื้นผิวเสร็จสิ้น
พิมพ์เสร็จ | การขัดด้วยเครื่องกล/อิเล็กโทรไลต์การระเบิดทราย |
ความแม่นยำในการขัดเงา | พื้นผิวด้านในra≤0.4μm |
พารามิเตอร์มิติ | ด้านใน | |||
1 ' | 1.5 ' | 2 ' | 2.5 ' | |
A: ความสูงทั้งหมด | 185 | 240 | ||
B: ระยะทางจากทางเข้าสู่ศูนย์กลาง | 220 | 275 | ||
C: เส้นผ่านศูนย์กลางของเปลือก | φ76 | φ101.6 | ||
e: เส้นผ่านศูนย์กลางของหน้าจอตัวกรอง | φ50 | φ76 | ||
f: ความยาวของหน้าจอตัวกรอง | 135 | 180 |
ข้อมูลที่กล่าวถึงข้างต้นเป็นมาตรฐานสามารถปรับแต่งตามข้อกำหนดของลูกค้า; ความยาว: มม.
ตารางการเลือก
จำนวน ของคาร์ทริดจ์ | วัสดุเปลือกหอย | การเชื่อมต่อด้านใน | มิติ | โอริง |
1R | 4 | K | 20 | E |
1r = 1 芯 | 4 = 304 | f = หน้าแปลน | 10 = 1 ' | E = EPDM |
6 = 316L | k = tri-clamp | 15 = 1.5 ' | p = ptfe | |
l = เกลียวเกลียว | 20 = 2 ' | v = Viton | ||
25 = 2.5 ' | s = ซิลิโคน | |||
30 = 3 ' |
แนะนำ
ตัวกรองประเภท Y - ผลิตภัณฑ์ที่ได้รับการออกแบบอย่างพิถีพิถันซึ่งออกแบบมาเพื่อปฏิวัติระบบการกรองของคุณ ด้วยคุณสมบัติที่ยอดเยี่ยมและประสิทธิภาพที่ยอดเยี่ยมตัวกรองเกรดมืออาชีพนี้อยู่ที่นี่เพื่อยกระดับการดำเนินงานของคุณให้สูงขึ้น
สร้างขึ้นด้วยการออกแบบที่สมเหตุสมผลตัวกรองประเภท Y ช่วยลดปัญหาของมุมที่ตายแล้วเพื่อให้มั่นใจว่ากระบวนการกรองอย่างละเอียดและมีประสิทธิภาพ กล่าวคำอำลากับอนุภาคที่นิ่งและยินดีต้อนรับเอาท์พุทที่สะอาดและบริสุทธิ์ยิ่งขึ้น
หนึ่งในข้อได้เปรียบที่โดดเด่นของตัวกรองประเภท Y คือการต่อต้านต่ำอย่างน่าทึ่ง ซึ่งหมายความว่าระบบของคุณสามารถทำงานได้อย่างราบรื่นและง่ายดายโดยไม่มีอุปสรรคใด ๆ ประสบการณ์เพิ่มประสิทธิภาพการผลิตและการกรองที่ไร้รอยต่ออย่างที่ไม่เคยมีมาก่อน
การระบายน้ำไม่เคยง่ายกว่านี้ด้วยตัวกรองประเภท Y โครงสร้างที่ออกแบบอย่างชาญฉลาดช่วยให้การระบายน้ำอย่างรวดเร็วและไม่ยุ่งยากช่วยให้คุณประหยัดเวลาและความพยายามอันมีค่า พูดง่ายๆคือการบำรุงรักษากลายเป็นเรื่องง่ายช่วยให้คุณมุ่งเน้นไปที่สิ่งที่สำคัญอย่างแท้จริง - การดำเนินธุรกิจหลักของคุณ
ลงทุนในตัวกรองประเภท Y วันนี้และเป็นพยานถึงการเปลี่ยนแปลงที่นำมาสู่ระบบการกรองของคุณ ด้วยน้ำเสียงระดับมืออาชีพและประสิทธิภาพที่ไร้ที่ติผลิตภัณฑ์นี้เป็นสิ่งที่ดีเลิศของความเป็นเลิศ อัพเกรดการดำเนินงานของคุณด้วยความมั่นใจและยอมรับอนาคตของการกรอง
แนะนำ
ตัวกรองประเภท Y - ผลิตภัณฑ์ที่ได้รับการออกแบบอย่างพิถีพิถันซึ่งออกแบบมาเพื่อปฏิวัติระบบการกรองของคุณ ด้วยคุณสมบัติที่ยอดเยี่ยมและประสิทธิภาพที่ยอดเยี่ยมตัวกรองเกรดมืออาชีพนี้อยู่ที่นี่เพื่อยกระดับการดำเนินงานของคุณให้สูงขึ้น
สร้างขึ้นด้วยการออกแบบที่สมเหตุสมผลตัวกรองประเภท Y ช่วยลดปัญหาของมุมที่ตายแล้วเพื่อให้มั่นใจว่ากระบวนการกรองอย่างละเอียดและมีประสิทธิภาพ กล่าวคำอำลากับอนุภาคที่นิ่งและยินดีต้อนรับเอาท์พุทที่สะอาดและบริสุทธิ์ยิ่งขึ้น
หนึ่งในข้อได้เปรียบที่โดดเด่นของตัวกรองประเภท Y คือการต่อต้านต่ำอย่างน่าทึ่ง ซึ่งหมายความว่าระบบของคุณสามารถทำงานได้อย่างราบรื่นและง่ายดายโดยไม่มีอุปสรรคใด ๆ ประสบการณ์เพิ่มประสิทธิภาพการผลิตและการกรองที่ไร้รอยต่ออย่างที่ไม่เคยมีมาก่อน
การระบายน้ำไม่เคยง่ายกว่านี้ด้วยตัวกรองประเภท Y โครงสร้างที่ออกแบบอย่างชาญฉลาดช่วยให้การระบายน้ำอย่างรวดเร็วและไม่ยุ่งยากช่วยให้คุณประหยัดเวลาและความพยายามอันมีค่า พูดง่ายๆคือการบำรุงรักษากลายเป็นเรื่องง่ายช่วยให้คุณมุ่งเน้นไปที่สิ่งที่สำคัญอย่างแท้จริง - การดำเนินธุรกิจหลักของคุณ
ลงทุนในตัวกรองประเภท Y วันนี้และเป็นพยานถึงการเปลี่ยนแปลงที่นำมาสู่ระบบการกรองของคุณ ด้วยน้ำเสียงระดับมืออาชีพและประสิทธิภาพที่ไร้ที่ติผลิตภัณฑ์นี้เป็นสิ่งที่ดีเลิศของความเป็นเลิศ อัพเกรดการดำเนินงานของคุณด้วยความมั่นใจและยอมรับอนาคตของการกรอง
