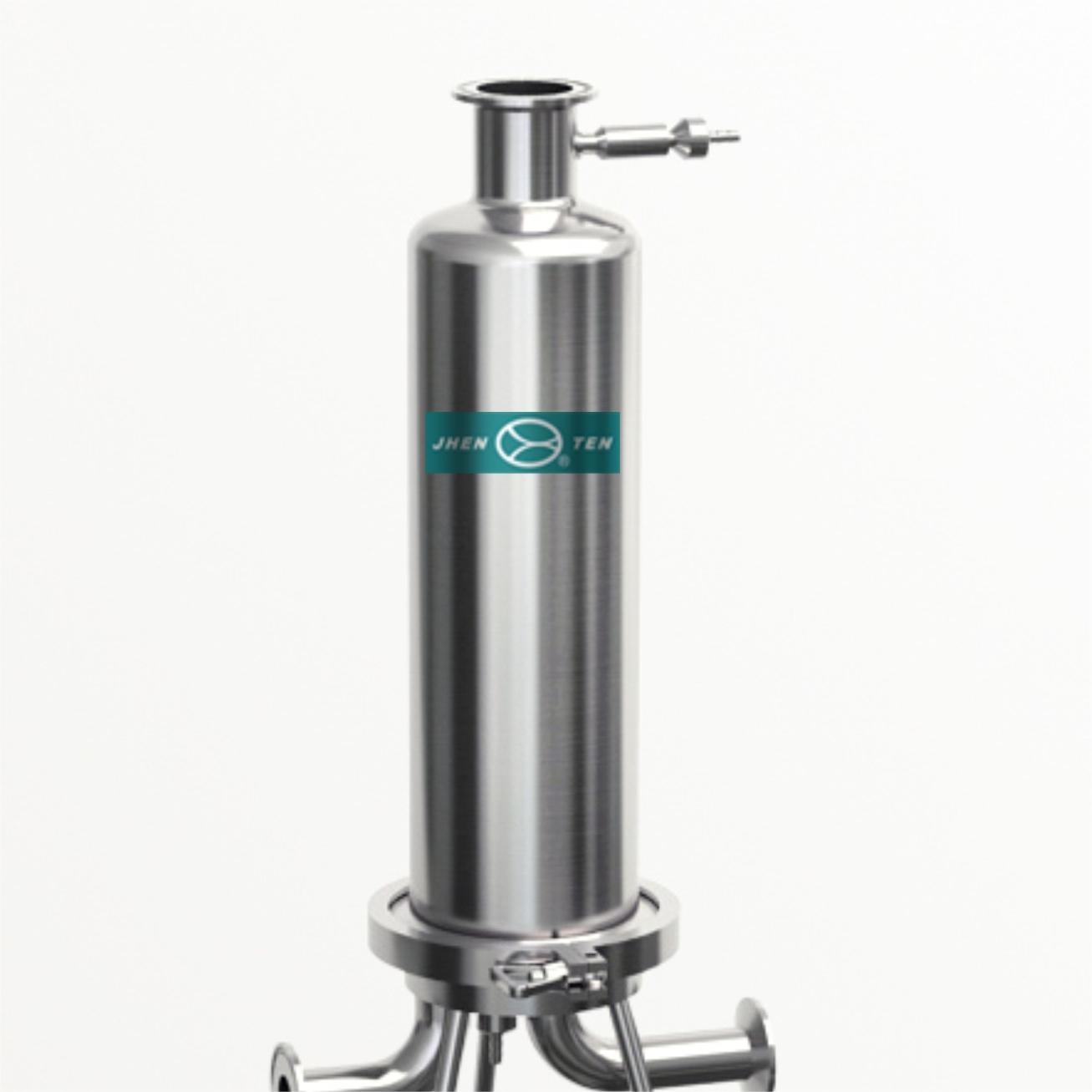

คุณลักษณะของ ตัวกรองสุขาภิบาลคาร์ทริดจ์เดี่ยว
●ตัวกรองสุขาภิบาลของเหลวเดี่ยว JTGDX เป็นตัวกรองเกรดสุขาภิบาลคุณภาพสูงซึ่งให้บริการสำหรับอัตราการไหลขนาดเล็ก
●ตัวกรองสุขาภิบาลของเหลวเดี่ยว JTGDX มีการรักษาพื้นผิวที่ยอดเยี่ยมและการทนต่อการกัดกร่อนสูงสุดเพื่อป้องกันการปนเปื้อนของแบคทีเรียโครงสร้างที่เป็นเอกลักษณ์ของตัวกรองสุขาภิบาลทำให้มั่นใจได้ว่าพื้นผิวด้านในและภายนอกไม่มีมุมที่ตายแล้วและสอดคล้องกับข้อกำหนดของ GMP ตัวกรองที่อยู่อาศัยสามารถถอดประกอบและล้างได้อย่างสมบูรณ์ใช้งานง่าย
แอปพลิเคชัน
●อุตสาหกรรมยา: ยาปฏิชีวนะทุกชนิดเช่นการทำของเหลวล่วงหน้า
●อาหารและเครื่องดื่มไวน์น้ำแร่การกรองน้ำดื่ม
●อุตสาหกรรมน้ำมันตัวกรองการฉีดน้ำทุ่งน้ำมัน
●อุตสาหกรรมอิเล็กทรอนิกส์: การกรองน้ำบริสุทธิ์สูง
●อุตสาหกรรมเคมี: ตัวทำละลายอินทรีย์ทุกชนิดกรดการกรองสุราอัลคาไล
ลักษณะของ ตัวกรองสุขาภิบาลคาร์ทริดจ์เดี่ยว

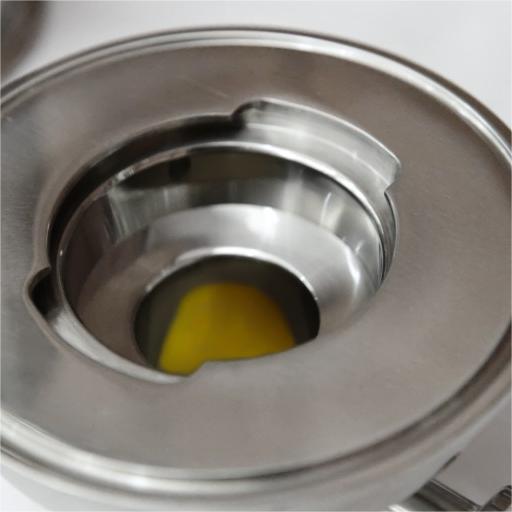

●การขัดระดับสูงเป็นพิเศษใช้0.3μ m ผนังด้านนอกคือ0.4μmระดับสุขภาพที่แน่นอนและการขัด
●การใช้การโหลดอย่างรวดเร็วแรงดันสูงสุด 0.6 MPa, 1.0 MPa
●วาล์วไอเสียต่ำและวาล์วระบายน้ำ: ชุดข้อต่อเกลียวและเจดีย์จากเมื่อยุบและระบายน้ำโดยท่อเชื่อมต่อจะไม่หมุน
●เท้าที่รองรับตัวกรองต่ำโดยการเสริมความแข็งแรงของด้ายไม่ใช่ฟันเลื่อนง่ายทนได้มากขึ้นสามารถติดตั้งน็อตปรับที่ด้านล่างของเท้าสามารถปรับความสูงของตัวกรองใช้งานง่าย
พื้นผิวเสร็จสิ้น
พิมพ์เสร็จ | การขัดกลไกการขัดด้วยอิเล็กโทรไลต์การระเบิดทรายดอง |
ความแม่นยำในการขัดเงา | พื้นผิวด้านในRa≤0.3μm พื้นผิวด้านนอกRa≤0.4μm |
เงื่อนไขการดำเนินงาน
แรงดันในการทำงานสูงสุด | 0.6mpa、 1.0mpa |
อุณหภูมิปฏิบัติการสูงสุด | 150 ℃ |
ฆ่าเชื้อ | การทำหมันออนไลน์หรือไอน้ำ： |
วัสดุ
เปลือก | 304, 316L |
ช่องระบายอากาศ | 304, 316L |
เปิดอย่างรวดเร็ว | 304 |
ใบมีด | 304 |
โอริง | EPDM, PTFE, Viton, ซิลิโคน |
การเชื่อมต่อ
การเชื่อมต่อเชลล์ | สามตัว |
In-outlet N1, N2 | สามตัว |

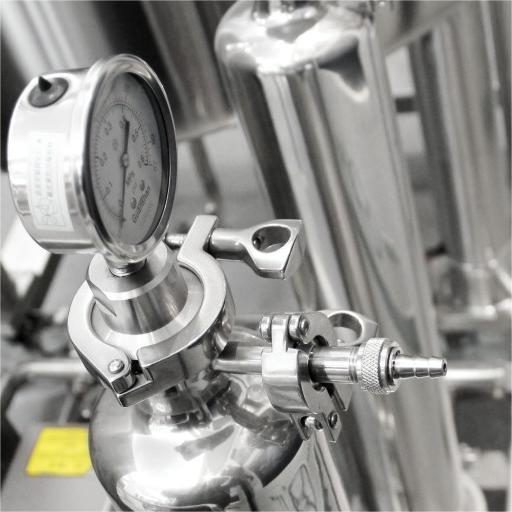

มาตรวัดความดัน N3 (ไม่บังคับ) | 1.5 'tri-clamp |
N4 Vent Valve (ไม่บังคับ) | φ6เกลียวเกลียว |
N5 Drain Valve (ไม่บังคับ) | φ6เกลียวเกลียว |
การเชื่อมต่อตลับหมึก | 222#, 226# |

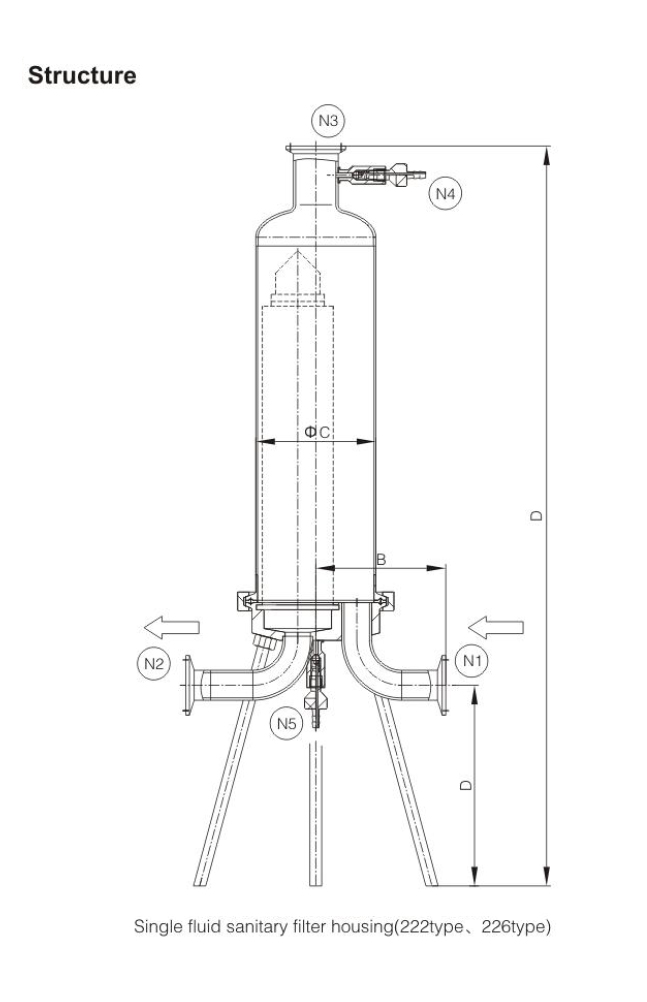

พารามิเตอร์มิติ | 1pc | |||
5 ' | 10 ' | 20 ' | 30 ' | |
A： ความสูงทั้งหมด | 490 | 615 | 865 | 1115 |
B： ระยะทางจากทางเข้าสู่ศูนย์กลาง | 110 | |||
C： เส้นผ่านศูนย์กลางของเปลือก | φ101.6 | |||
d： n1, n2 ความสูงจากด้านในไปจนถึงพื้น | 170 | |||
ข้อมูลที่กล่าวถึงข้างต้นเป็นมาตรฐานซึ่งสามารถปรับแต่งตามข้อกำหนดของลูกค้า
ตาราง การเลือก
［จำนวน ของคาร์ทริดจ์］ | ［รุ่นของตลับหมึก］ | ［การเชื่อมต่อตลับหมึก］ | ［วัสดุเปลือก］ | ［การเชื่อมต่อในช่องทาง］ | ［โอริง］ | |
jtgdx | 1R | 20 | S | 4 | K | E |
1r = 1pc | 5 = 5 'คาร์ทริดจ์ | s = 226 ประเภท | 4 = 304 | k = tri-clamp | E = EPDM | |
10 = 10 'คาร์ทริดจ์ | t = 222 ประเภท | 6 = 316L | p = ptfe | |||
20 = 20 'คาร์ทริดจ์ | v = Viton | |||||
30 = 30 'คาร์ทริดจ์ | s = ซิลิโคน |
