คุณลักษณะของ ตัวกรองสุขาภิบาล Cartidge
●ตัวกรองสุขาภิบาล JTGLD หลายของเหลวสามารถตอบสนองความต้องการของอัตราการไหลขนาดกลางและขนาดเล็ก
●การออกแบบโครงสร้างและการผลิตตาม ระดับสุขาภิบาล มันไม่ใช่มุมที่ตายแล้ว Meet'gmp 'มาตรฐานทำความสะอาดง่ายระบายให้สะอาดไม่มีของเหลวตกค้าง
●สำหรับการประยุกต์ใช้การทำความสะอาดที่รุนแรงมากแผ่นหน้าแบบเฟอร์ที่ทำจากการทำความสะอาดแบบเต็มมุม
แอปพลิเคชัน
●อุตสาหกรรมยา: ยาปฏิชีวนะทุกชนิดและของเหลวอื่น ๆ
●อุตสาหกรรมอาหารและเครื่องดื่ม: ไวน์น้ำแร่น้ำดื่มน้ำดื่ม
●อุตสาหกรรม OI: การฉีดน้ำในสนาม OI
●อุตสาหกรรมอิเล็กทรอนิกส์: การพอดีกับน้ำบริสุทธิ์สูง
●อุตสาหกรรมเคมี: ตัวทำละลายอินทรีย์ทุกชนิดกรดพอดี
ลักษณะของ ตัวกรองสุขาภิบาลหลายกะโหลกศีรษะ
●การขัดระดับสูงเป็นพิเศษพื้นผิวด้านในขัดกับ0.3μm RA พื้นผิวด้านนอกถึง0.4μmการขัดระดับสุขอนามัยแบบสัมบูรณ์
●วาล์วระบายสามารถเลือกเปิดอย่างรวดเร็วสามารถถอดประกอบได้อย่างสมบูรณ์และไม่มีมุมการทำความสะอาดที่ตายแล้ว
●สเปคขนาดเล็กการติดตั้ง FITER ปรับน็อตที่ด้านล่างของ ใบมีดแบบโคลงสามารถปรับความสูงของเฟอร์รูได้ใช้งานง่าย
เงื่อนไข การดำเนินงาน
แรงดันในการทำงานสูงสุด | 0.6mpa、 1.0mpa |
การทำงานสูงสุดในการทำงาน | 50 ℃ |
ฆ่าเชื้อ (Sanitatlon) | 121 ℃/30 นาที 121 ℃/30 นาที |
วัสดุ
เปลือก | SS304, SS316L, Duplex SS, ไทเทเนียม, Hastellkoy |
ช่องระบายอากาศ/ ระบายน้ำ | SS304 |
ตา | SS304 |
โอริง | EPDM, ptfe.viton, ซิลิโคน |
การเชื่อมต่อ
การเชื่อมต่อของเชลล์ | tri-clamp, หน้าแปลน |
n1、 n2 in-outlet | สามตัว |
มาตรวัดความดัน N3 (ตัวเลือก) | 1.5 สามตัว |

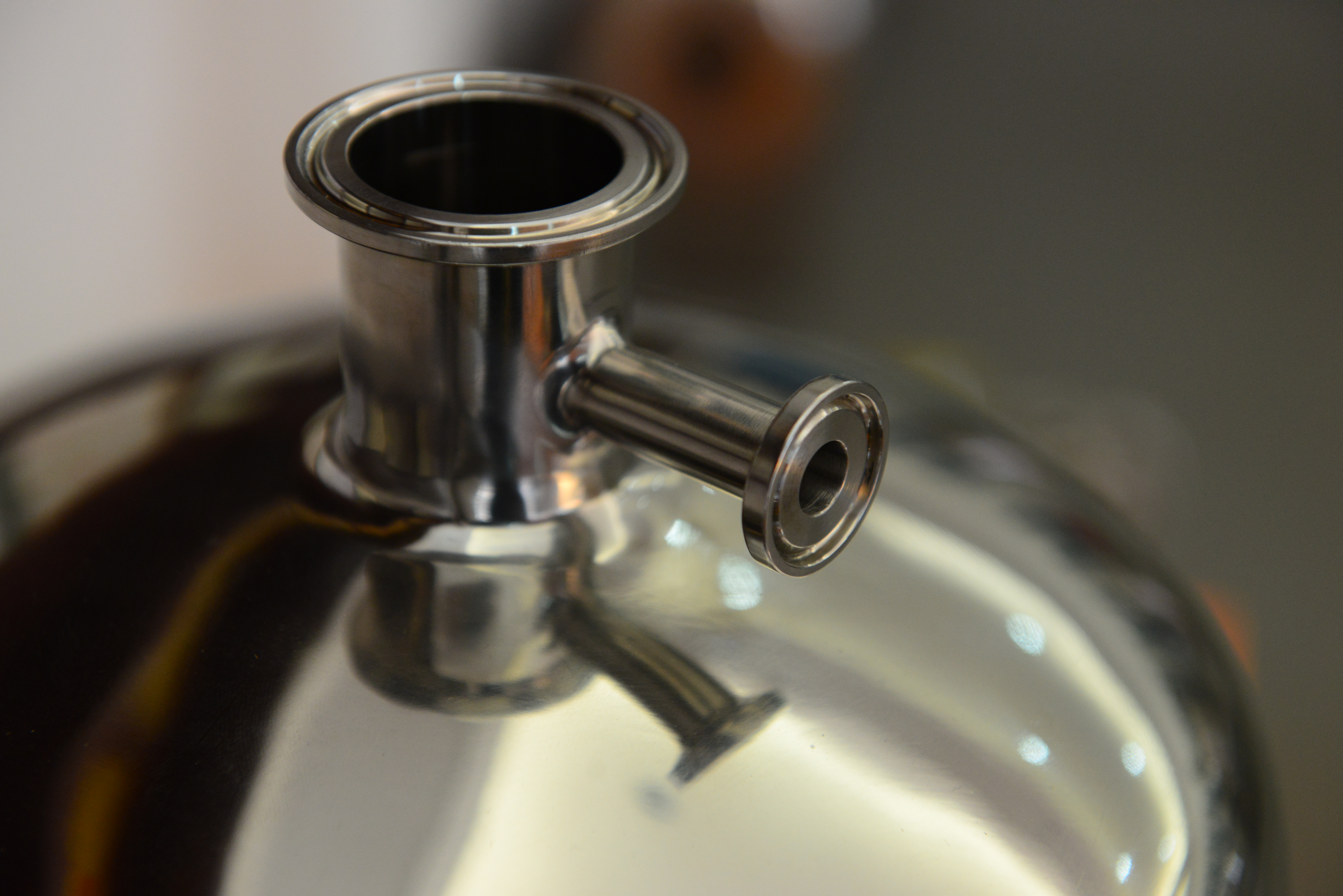

N4 Vent Valve (ตัวเลือก) | 112 เธรด tri-clampm6 |
N5 Drain Valve (ตัวเลือก) | 1/2 tri-clamp |
การเชื่อมต่อตลับหมึก | 2221ype, 226 ประเภท (สุขาภิบาล) ประเภท DOE (Industriai-Grade) |
พื้นผิวเสร็จสิ้น
พิมพ์เสร็จ | การขัดด้วยเครื่องกล/อิเล็กโทรไลต์ |
ความแม่นยำในการขัดเงา | 0.4um นอกพื้นผิว ra <04μm |

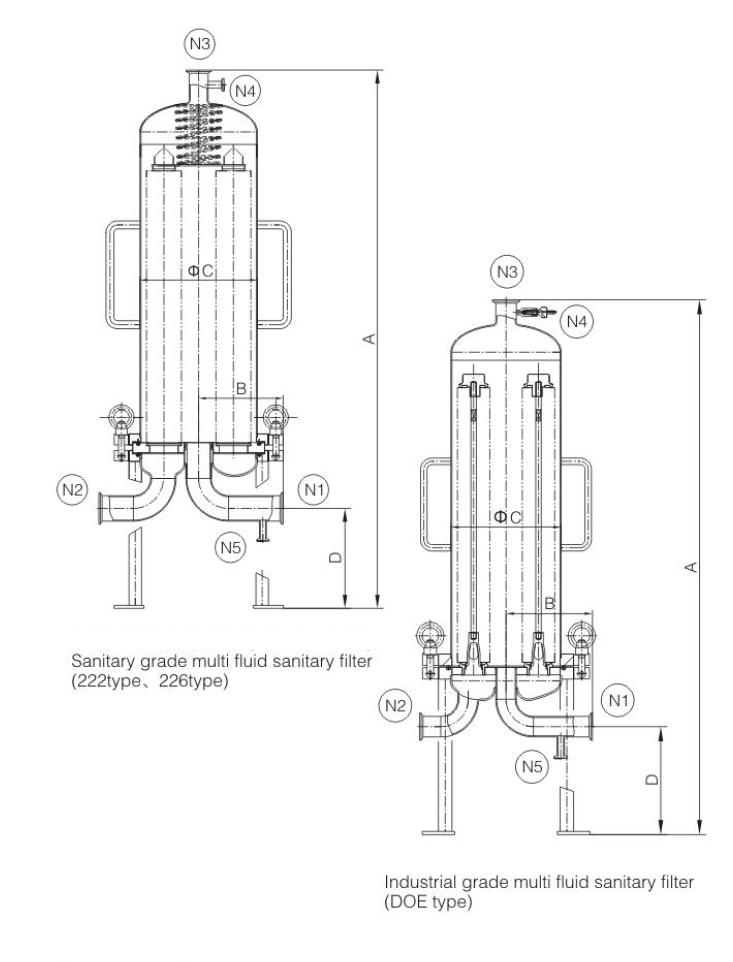

พารามิเตอร์ มิติ
3R (4R) | 5r (6r) | 7R (8R) | ||||||||||
10 ° | 20 | 30 ° | 40 ° | 10 ° | 20 ° | 30 | 40 ° | 10 ° | 20 ° | 30 ° | 40 | |
A: ความสูงทั้งหมด | 760 | 1010 | 1260 | 1510 | 780 | 1030 | 1280 | 1530 | 805 | 1055 | 1305 | 1555 |
B: ระยะทางจากทางเข้าสู่ศูนย์ | 160 | 160 | 200 | |||||||||
C: เส้นผ่านศูนย์กลางของเปลือกหอย | φ204 | φ235 | φ273 | |||||||||
D: nuin2 the heignt rom in-planlet n1, n2 กับพื้นดิน | 200 | 200 | 200 | |||||||||
ขนาด N1、 n2 | 1.5 ' | 2 ' | 2.5 ' | |||||||||
ตาราง การเลือก JTGLD
［จำนวน ของคาร์ทริดจ์］ | ［รุ่นของตลับหมึก］ | ［ การเชื่อมต่อตลับหมึก］ | ［ วัสดุเปลือก］ | ［ การเชื่อมต่อด้านนอก］ | ［ โอริง］ |
5R | 20 | S | 4 | K | E |
3R = 3PCS | 10 = 10 'คาร์ทริดจ์ | S = 226#(เกรดสุขาภิบาล) | 4 = 304 | k = tri-clamp | E = EPDM |
5r = 5pcs | 20 = 20 'คาร์ทริดจ์ | t = 222#(เกรดสุขาภิบาล) | 6 = 316L | p = ptfe | |
7r = 7 พีซี | 30 = 30 ' คาร์ทริดจ์ | D = DOE (เกรดอุตสาหกรรม) | d = duplex ss | v = Viton | |
9r = 9 ชิ้น | 40 = 40 ' คาร์ทริดจ์ | t = ไทเทเนียม | s = ซิลิโคน | ||
12r = 12pcs | h = hastelloy |
