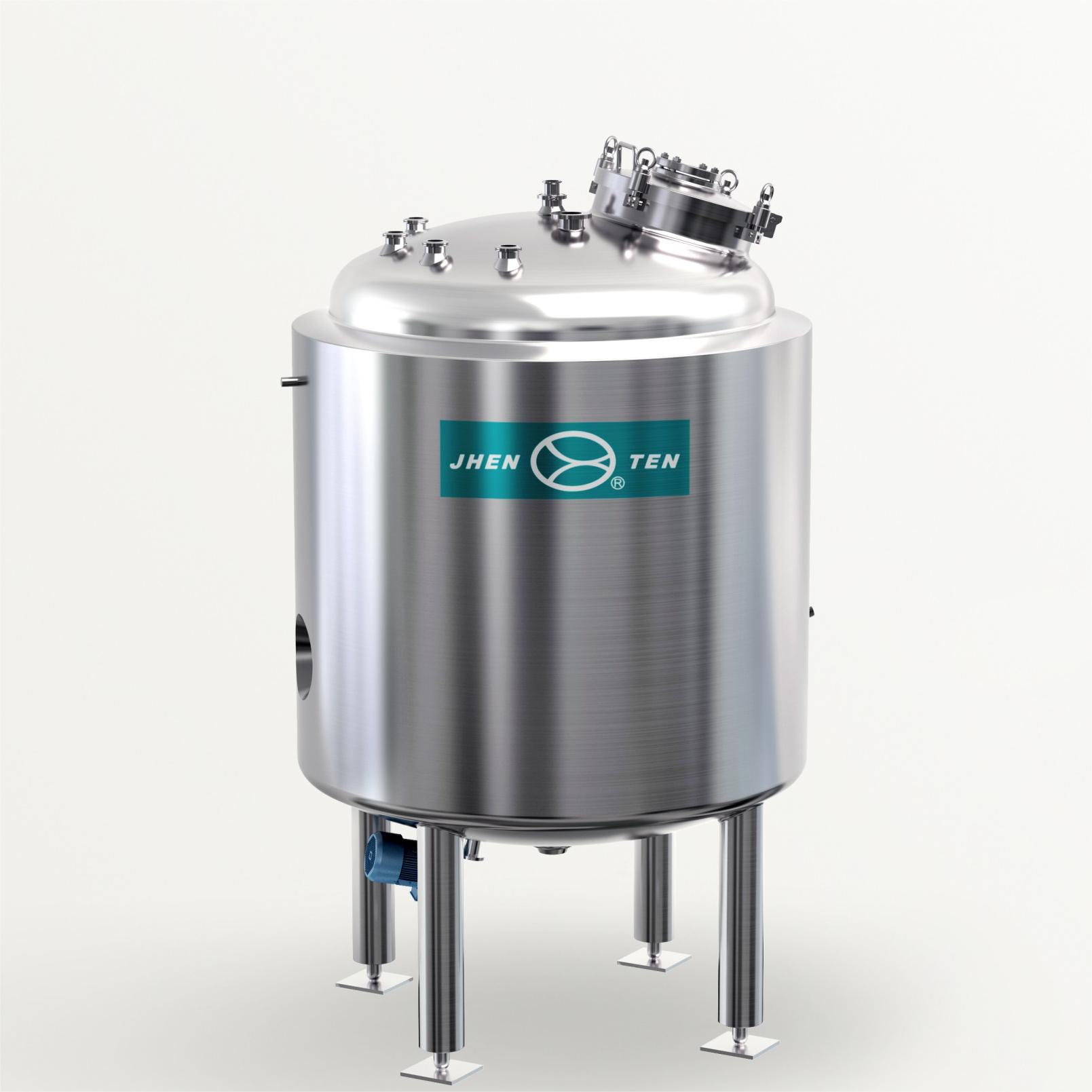

ถังผสม JTRPG ได้รับการออกแบบประดิษฐ์และตรวจสอบตามมาตรฐานความดันของเรือ (GB150-2011) และมาตรฐานความดันของหลอดเลือด (NB/T 47003.1-2009) มันสอดคล้องกับข้อกำหนดของใบรับรอง GMP อย่างเคร่งครัด
ถังผสมมีถังวงกลมแนวตั้งที่มีหัวรูปไข่และหัว torispherical มาตรฐานที่ด้านบนและด้านล่าง ส่วนการเปลี่ยนแปลงในถังได้รับการออกแบบด้วยการเปลี่ยนโค้งแบบวงกลมเพื่อให้แน่ใจว่าไม่มีมุมที่ตายแล้วและทำให้ง่ายต่อการทำความสะอาด ถังสามารถเป็นชั้นเดียว, สองชั้น (กระบอกสูบและล่าง มีแจ็คเก็ตและฉนวน) หรือติดตั้งแจ็คเก็ต (กระบอกสูบและด้านล่าง มีแจ็คเก็ตและฉนวน) นอกจากนี้ยังสามารถติดตั้งระบบกวนเชิงกลตามการตั้งค่าของลูกค้า
ตัวละครของ ถังผสมแม่เหล็ก
●การเปลี่ยนซีลกลไกแบบไดนามิกด้วยการเชื่อมปลอกหุ้มแบบคงที่แบบคงที่ช่วยแก้ปัญหาการรั่วไหลได้อย่างสมบูรณ์ทำให้มั่นใจได้ว่าไม่มีมลพิษภายนอกและให้โครงสร้างที่ปลอดภัยและเรียบง่าย การเชื่อมปลอกหุ้มแบบคงที่การเชื่อมนั้นง่ายต่อการถอดแยกชิ้นส่วนสะอาดและไม่มีมุมที่ตายแล้ว
●แม้ว่าจะมีวัสดุเหลือเพียงเล็กน้อยเท่านั้นที่จะประมวลผลอุปกรณ์กวนที่ด้านล่างยังคงทำงานได้อย่างมีประสิทธิภาพ การออกแบบใบมีดผสมมีเอกลักษณ์และสามารถรองรับวัสดุต่าง ๆ ด้วยความเร็วผสมตั้งแต่ 20 r/นาทีถึง 400 r/นาที
●ความเร็วกวนสามารถปรับได้โดยใช้ตัวแปลงความถี่เพื่อตอบสนองความต้องการเฉพาะของกระบวนการที่แตกต่างกัน
●ปริมาณอุปกรณ์มีตั้งแต่ 50L ถึง 20000L, UT สามารถปรับแต่งตามความต้องการเฉพาะของลูกค้า ข

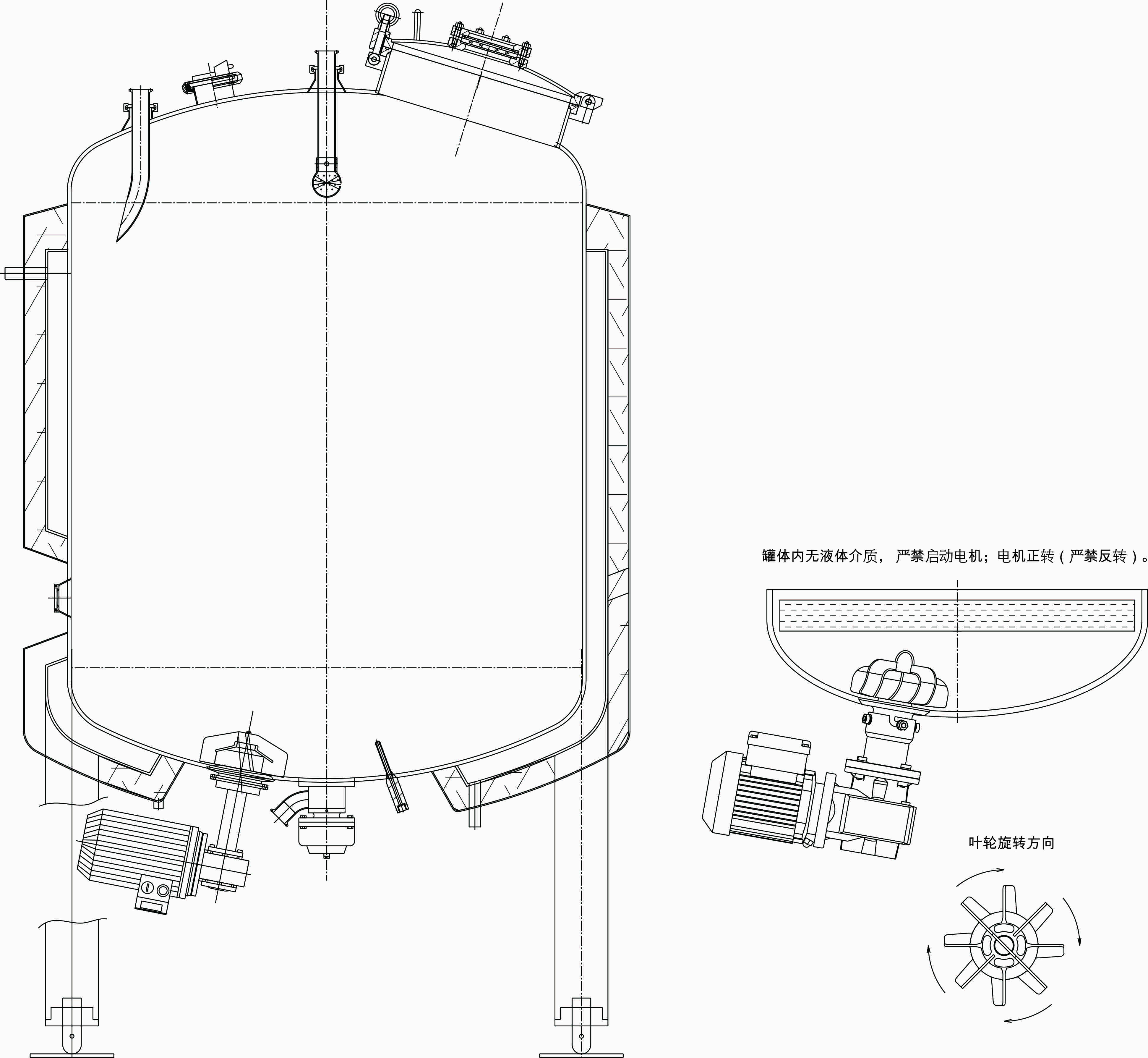

โครงสร้าง
ถังผสมแม่เหล็กสามารถกำหนดค่าตัวกรองอากาศปลอดเชื้อ, เทอร์โมมิเตอร์ (จอแสดงผลแบบดิจิตอลหรือประเภทหน้าปัด), เครื่องวัดค่า pH, มาตรวัดความดัน, หลุมการฆ่าเชื้อไอน้ำ, แว่นตามองเห็น, กลอนสุขา และอื่น ๆ Canbe กำหนดค่าเป็นข้อกำหนดของลูกค้า
พารามิเตอร์การออกแบบ
การออกแบบแรงกดดัน | ทรงกระบอก: -0.1mpa ～ 1mpa, แจ็คเก็ต: (ATM ～ 0.5mpa) |
อุณหภูมิ | ตามข้อกำหนดของลูกค้า （0 ℃～ 200 ℃) |
วัสดุ
เปลือกด้านใน | SS304, 316L, Duplex SS, ไทเทเนียม, Hastelloy |
เสื้อแจ็กเกต | SS304, 316L, Duplex SS, ไทเทเนียม, Hastelloy |
ฉนวน | Rock Wool หรือ PU |
ขา | SS304 |
การเชื่อมต่อ
ด้านใน | tri-clamp, หน้าแปลนด้าย |
พื้นผิวเสร็จสิ้น
พิมพ์เสร็จ | การขัดด้วยเครื่องกล/อิเล็กโทรไลต์, การระเบิดทราย, ดอง |
ความแม่นยำในการขัดเงา | พื้นผิวด้านในRa≤0.4μm， |
โมเดลปกติและพารามิเตอร์ทางเทคนิคหลัก
พารามิเตอร์ | แบบอย่าง | jtrcl —150 | jtrcl —300 | jtrcl —500 | jtrcl —800 | jtrcl - 1000 |
Effectivevolume： L | 150 | 300 | 500 | 800 | 1000 | |
ถัง | เส้นผ่านศูนย์กลาง： มม. | φ550 | φ750 | φ900 | φ1000 | φ1100 |
ความสูง： มม. | 650 | 700 | 650 | 1000 | 1000 | |
ผู้ก่อกวน | พลังงาน： kw | 0.14 | 0.25 | 0.75 | 0.75 | 1.5 |
RPM： r/min | 20 ～ 400 （การออกแบบที่สามารถปรับได้ตามเงื่อนไขการใช้งานของลูกค้า) | |||||
ข้อมูลที่กล่าวถึงข้างต้นเป็นมาตรฐานซึ่งสามารถปรับแต่งตามข้อกำหนดของลูกค้า
