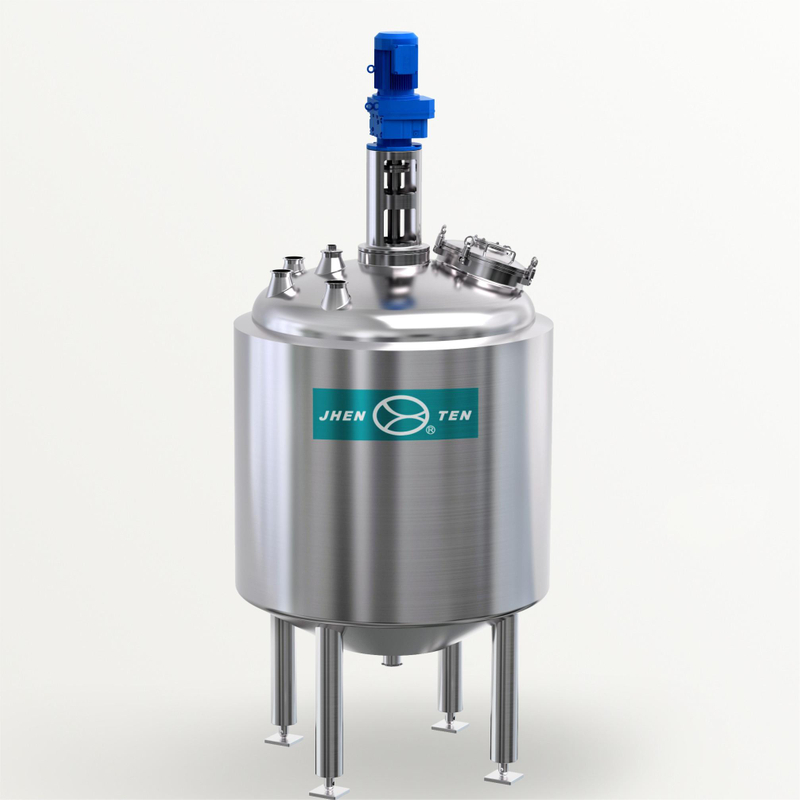

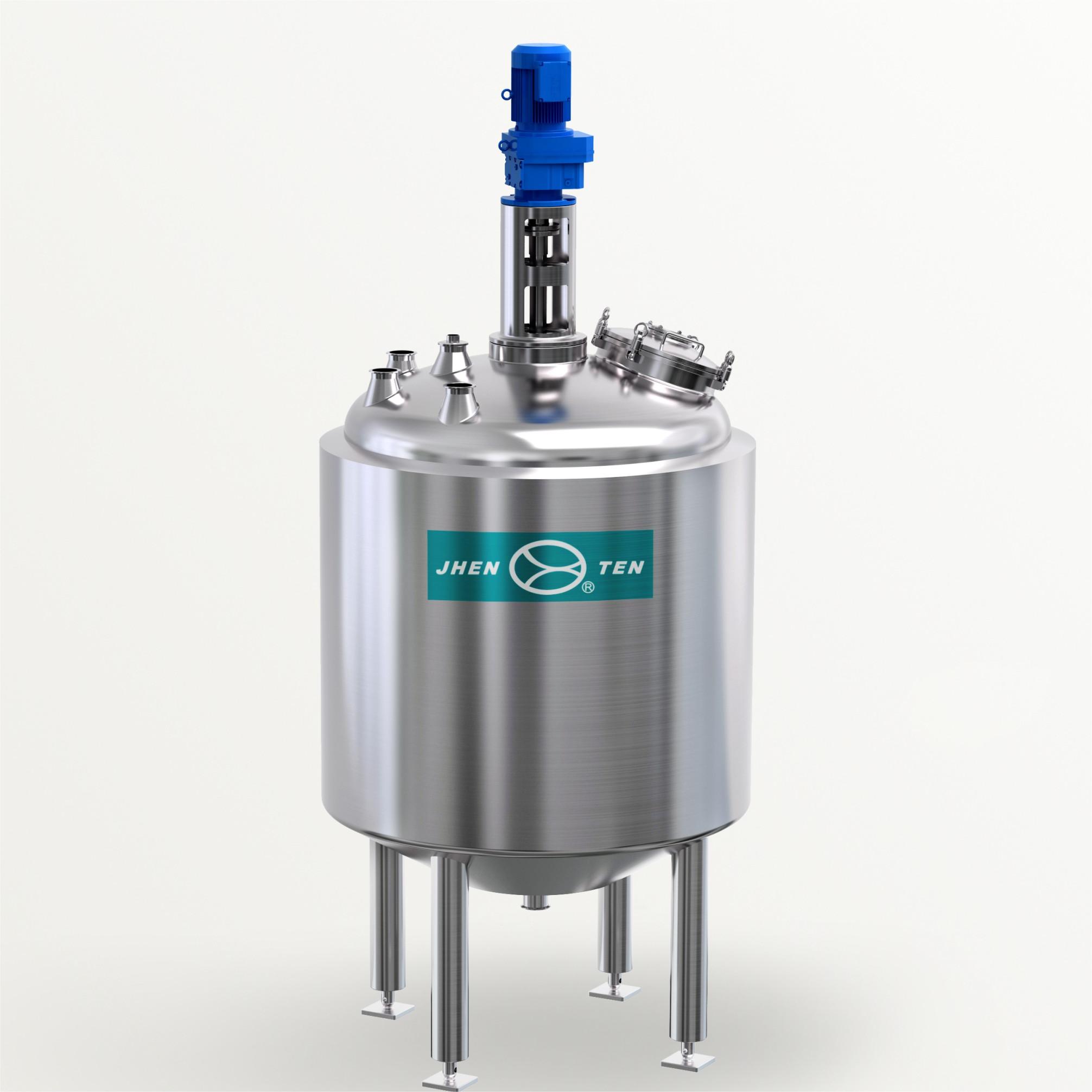

ถังผสม JTRPG เป็นไปตามข้อกำหนดของมาตรา 31 และ 32 ของหลักการทั่วไป GMP ของการปฏิบัติที่ดีในการผลิตผลิตภัณฑ์ทางการแพทย์ (แก้ไขในปี 2010) และได้รับการออกแบบผลิตและตรวจสอบตามเรือแรงดัน (GB150-2011) และเหล็กกล้า เชื่อมต่อความดันปกติ (พร้อมการตีความมาตรฐาน) (NB/T47003.1-)
ถังผสมมีถังวงกลมแนวตั้งที่มีหัวรูปไข่และหัว torispherical มาตรฐานที่ด้านบนและด้านล่าง ส่วนการเปลี่ยนแปลงในถังได้รับการออกแบบด้วยการเปลี่ยนโค้งแบบวงกลมเพื่อให้แน่ใจว่าไม่มีมุมที่ตายแล้วและทำให้ง่ายต่อการทำความสะอาด ถังสามารถเป็นชั้นเดียว, สองชั้น (กระบอกสูบและล่าง มีแจ็คเก็ตและฉนวน) หรือติดตั้งแจ็คเก็ต (กระบอกสูบและด้านล่าง มีแจ็คเก็ตและฉนวน) นอกจากนี้ยังสามารถติดตั้งระบบกวนเชิงกลตามการตั้งค่าของลูกค้า
●ความจุ: ตั้งแต่ 100 ลิตรถึง 10,000 ลิตรพร้อมข้อกำหนดต่าง ๆ นอกจากนี้ยังมีการออกแบบและการผลิตที่กำหนดเองเพื่อตอบสนองความต้องการเฉพาะของลูกค้า
●ถังมีการเชื่อมต่อ Tri-clamp และชั้นในทำจากสแตนเลส 304 หรือ 316L
●เพื่อตอบสนองความต้องการการผลิตและการประมวลผลที่แตกต่างกันถังสามารถออกแบบด้วยคุณสมบัติเช่นความร้อนต่ำการระบายความร้อนระบบผสมความเร็วสูงระบบการปิดผนึกระบบความดันระบบสูญญากาศและระบบการวัด
●ทั้งนี้ขึ้นอยู่กับวัสดุที่ผสมและเอฟเฟกต์การผสมที่ต้องการโครงสร้างใบพัดสามารถปรับแต่งให้เป็นประเภทกังหันประเภทไม้พายประเภทสมอประเภทเฟรมใบพัดสกรูและอื่น ๆ

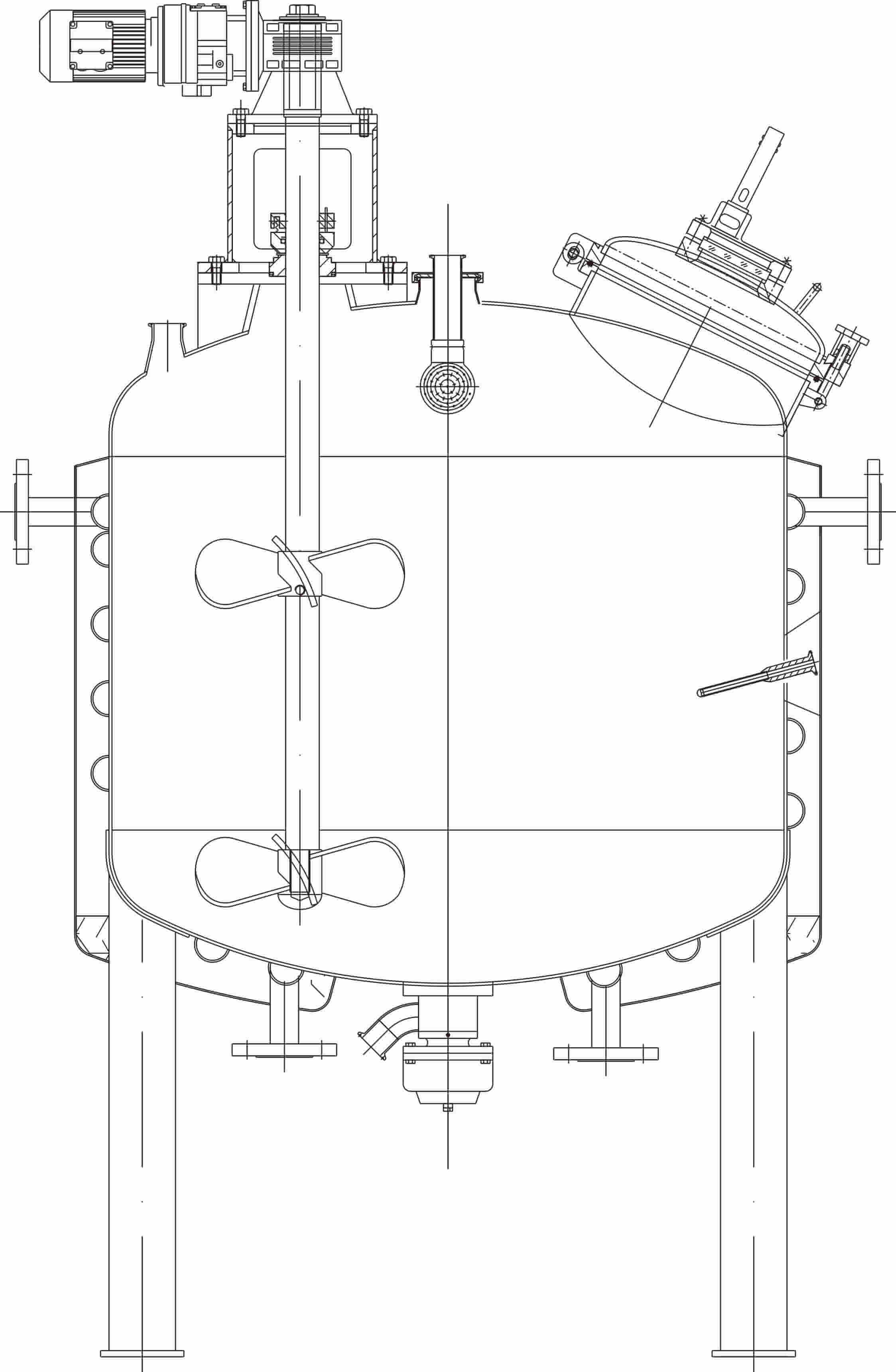

โครงสร้าง
Jhenten เข้มข้น/ถังผสมเจือจาง (ถังผสม) โดยใช้ถังทรงกลมแนวตั้งถังสามารถติดตั้งแจ็คเก็ตขดลวดฉนวน (สามารถให้ความร้อน, ระบายความร้อน, การเก็บรักษาความร้อน); วัสดุสแตนเลสทำจาก 316L หรือ 304
พารามิเตอร์การออกแบบ
การออกแบบแรงกดดัน | ทรงกระบอก: -0.1mpa ～ 1mpa, แจ็คเก็ต: (ATM ～ 0.5mpa) |
อุณหภูมิออกแบบ | ตามข้อกำหนดของลูกค้า （0 ℃～ 200 ℃) |
วัสดุ
เปลือกด้านใน | SS304, SS316L, Duplex SS, ไทเทเนียม, Hastelloy |
เสื้อแจ็กเกต | SS304, SS316L, Duplex SS, ไทเทเนียม, Hastelloy |
ฉนวน | Rock Wool หรือ PU |
ขา | SS304 |
การเชื่อมต่อ
ด้านใน | tri-clamp, หน้าแปลนด้าย |
พื้นผิวเสร็จสิ้น
พิมพ์เสร็จ | การขัดด้วยเครื่องกล/อิเล็กโทรไลต์, การระเบิดทราย, ดอง |
ความแม่นยำในการขัดเงา | พื้นผิวด้านในRa≤0.4μm， |
โมเดลปกติและพารามิเตอร์ทางเทคนิคหลัก
พารามิเตอร์ | แบบอย่าง | jtrpg —100 | jtrpg —300 | jtrpg —600 | jtrpg —1000 | jtrpg —2000 |
ปริมาณที่มีประสิทธิภาพ： L | 100 | 300 | 600 | 600 | 2000 | |
ถัง | เส้นผ่านศูนย์กลาง： มม. | φ500 | φ800 | φ900 | φ1100 | φ1300 |
ความสูง： มม. | 500 | 700 | 900 | 1000 | 1500 | |
ผู้ก่อกวน | พลังงาน： kw | 0.37 | 0.75 | 1.1 | 1.5 | 2.2 |
RPM： r/min | 36 ～ 53 (ใบพัดกังหันแบบเปิดพิเศษ)/200 (ใบพัด) (สามารถปรับการออกแบบตามลูกค้า | |||||
ข้อมูลที่กล่าวถึงข้างต้นเป็นมาตรฐานซึ่งสามารถปรับแต่งตามข้อกำหนดของลูกค้า | ||||||
