คุณลักษณะของเครื่องแลกเปลี่ยนความร้อนเปลือกและท่อ
Jhenten Heat Exchanger เป็น เทคโนโลยีขั้นสูงของวิธีการขยายไฮดรอลิกเพื่อเชื่อมต่อท่อและแผ่นกั้น กระบวนการนี้ในระดับที่ดีจะช่วยลดความเสียหายของพื้นผิวที่เกิดจากการขยายตัวของกระบอกสูบเช่นงานชุบแข็งและการทำให้ผอมบางของหลอดในการขยายตัว
นอกจากนี้ท่อบางสองทางโดยรวมทั้งหมดของเราทั้งหมดช่วยลดแรงดันระหว่างท่อและอินเทอร์เฟซที่ยุ่งเหยิงเพื่อรักษาความสอดคล้องลดเวลาในการบำรุงรักษาและยืดอายุการใช้งานของอุปกรณ์
ก่อนการจัดส่งแต่ละตัวแลกเปลี่ยนความร้อนควรได้รับการทดสอบด้วยการทดสอบอย่างเข้มงวดและไฟล์โปรแกรม รวมถึงสิ่งต่อไปนี้:
●การทดสอบแบบคงที่ของเหลว
●การทดสอบการเจาะเชื้อเพลิง
●การวิเคราะห์ X Ray
โฟโตมิเตอร์พื้นผิวเพื่อให้แน่ใจว่าความขรุขระของพื้นผิวของเครื่องจักรกลและอิเล็กโทรไลต์ขัด RA ต่ำกว่า0.25μm
●ประสิทธิภาพการตรวจสอบคอมพิวเตอร์
●ตรวจจับแสงและการส่องกล้อง
แอปพลิเคชัน: ท่อถ่ายเทความร้อนของหลอดมีการใช้กันอย่างแพร่หลายในสารเคมีอุตสาหกรรมแสงโลหะวิทยาเวชภัณฑ์อาหารอาหารเส้นใยเคมีและอื่น ๆ
ลักษณะของ เครื่องแลกเปลี่ยนความร้อนเปลือกและท่อ
●การออกแบบแบบกำหนดเองเทคโนโลยีล่าสุดของการขยายท่อน้ำแรงดันน้ำ-ไม่มีการชุบแข็งในพื้นผิวสัมผัสรอยขีดข่วนผนังบางและรอยแผลเป็น
●การออกแบบที่กำหนดเองสำหรับการเชื่อมทางวิทยาศาสตร์และเทคโนโลยีล่าสุดของท่อไปยังซีลแผ่นเชื่อมแผ่นท่อ
●อุปกรณ์ดัดท่อที่ออกแบบโดยท่อ U ทั้งหมดสามารถมั่นใจได้ว่าท่อมีพื้นผิวสัมผัสที่ดีในพื้นที่โค้ง U
●ความขรุขระของพื้นผิวของเครื่องแลกเปลี่ยนความร้อนทั้งหมดคือ 0.6 μmถึง0.3μmรวมถึงท่อที่ไม่มีรอยต่อเกรดอิเล็กทรอนิกส์
●ความขรุขระของท่อเชื่อมสุขาภิบาลอาจสูงกว่า
0.75 u m
●การออกแบบหลอดพิมพ์ U - และหลอดตรง 100% ตรงตามข้อกำหนดของ ASME BPE 2005
●ขั้นตอน QA/QC ที่เข้มงวด
●แผนกควบคุมเอกสารที่ยอดเยี่ยมสร้างเอกสารการรับรองทั้งหมด ในช่วง 50 ปีที่ผ่านมา 100% ของผลิตภัณฑ์ได้รับการรับรองจาก FDA

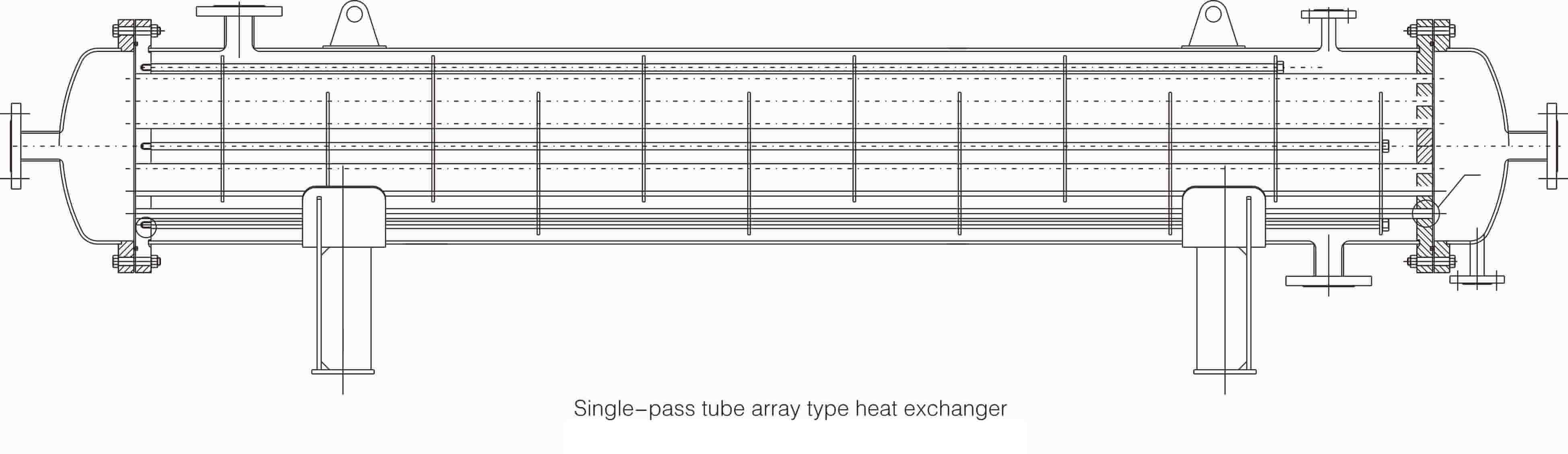

โครงสร้าง:
การดำเนินการ
แรงดันการออกแบบเปลือกหอย | 0.6mpa ~ 1.0mpa |
อุณหภูมิการออกแบบเปลือก | 150 ℃ |
แรงดันการออกแบบท่อ | 0.6mpa ~ 1.0mpa |
อุณหภูมิการออกแบบท่อ | 150 ℃ |
หมายเลขหลอด | 1/2/4 |
วัสดุ
เปลือก | 304、316L, ดูเพล็กซ์ SS, ไทเทเนียม, Hastelloy |
หลอด | 304、316L |
โอริง | EPDM, PTFE, ซิลิกอน |
พื้นผิวเสร็จสิ้น
การเชื่อมต่อเชลล์ | tri-clamp, หน้าแปลนด้าย |
การเชื่อมต่อท่อ | หนีบ, หน้าแปลน, สกรู |
การเชื่อมต่อ
พิมพ์เสร็จ | การขัดกลไกการขัดด้วยอิเล็กโทรไลต์ |
ความแม่นยำในการขัดเงา | 0.4μm |
พารามิเตอร์ทางเทคนิค
เส้นผ่าศูนย์กลาง | หมายเลขหลอด | หมายเลขท่อ | ความยาวท่อ พื้นผิวทรานส์ (มม.) | ||||
1500 | 2000 | 3000 | 4000 | 6000 | |||
159 | L | 14 | 1.5 | 2 | 3 | 4.5 | 6.6 |
219 | Ⅰ | 26 | 3 | 4 | 6 | 8 | 12 |
Ⅱ | 26 | 3 | 4 | 6 | 8 | 12 | |
273 | Ⅰ | 44 | 5 | 7 | 10 | 14 | 21 |
Ⅱ | 40 | 5 | 6 | 9 | 12 | 19 | |
325 | Ⅰ | 60 | 7 | 9 | 14 | 19 | 28 |
Ⅱ | 56 | 6 | 9 | 13 | 17 | 26 | |
400 | Ⅰ | 119 | 14 | 18 | 28 | 37 | 55 |
Ⅱ | 110 | 13 | 17 | 26 | 34 | 50 | |
500 | Ⅰ | 185 | 22 | 29 | 45 | 55 | 85 |
Ⅱ | 170 | 20 | 27 | 40 | 55 | 85 | |
600 | Ⅰ | 277 | 33 | 43 | 60 | 85 | 125 |
Ⅱ | 266 | 31 | 41 | 60 | 80 | 125 | |
700 | Ⅰ | 379 | 44 | 59 | 90 | 120 | 125 |
Ⅱ | 358 | 42 | 56 | 85 | 110 | 165 | |
800 | Ⅰ | 511 | 60 | 80 | 120 | 160 | 240 |
Ⅱ | 488 | 57 | 77 | 115 | 150 | 230 | |
900 | Ⅰ | 649 | 76 | 102 | 150 | 200 | 305 |
Ⅱ | 630 | 73 | 99 | 145 | 195 | 295 | |
100 | Ⅰ | 805 | 95 | 126 | 185 | 250 | 375 |
Ⅱ | 792 | 92 | 124 | 185 | 245 | 370 |
คุณลักษณะของเครื่องแลกเปลี่ยนความร้อนเปลือกและท่อ
Jhenten Heat Exchanger เป็น เทคโนโลยีขั้นสูงของวิธีการขยายไฮดรอลิกเพื่อเชื่อมต่อท่อและแผ่นกั้น กระบวนการนี้ในระดับที่ดีจะช่วยลดความเสียหายของพื้นผิวที่เกิดจากการขยายตัวของกระบอกสูบเช่นงานชุบแข็งและการทำให้ผอมบางของหลอดในการขยายตัว
นอกจากนี้ท่อบางสองทางโดยรวมทั้งหมดของเราทั้งหมดช่วยลดแรงดันระหว่างท่อและอินเทอร์เฟซที่ยุ่งเหยิงเพื่อรักษาความสอดคล้องลดเวลาในการบำรุงรักษาและยืดอายุการใช้งานของอุปกรณ์
ก่อนการจัดส่งแต่ละตัวแลกเปลี่ยนความร้อนควรได้รับการทดสอบด้วยการทดสอบอย่างเข้มงวดและไฟล์โปรแกรม รวมถึงสิ่งต่อไปนี้:
●การทดสอบแบบคงที่ของเหลว
●การทดสอบการเจาะเชื้อเพลิง
●การวิเคราะห์ X Ray
โฟโตมิเตอร์พื้นผิวเพื่อให้แน่ใจว่าความขรุขระของพื้นผิวของเครื่องจักรกลและอิเล็กโทรไลต์ขัด RA ต่ำกว่า0.25μm
●ประสิทธิภาพการตรวจสอบคอมพิวเตอร์
●ตรวจจับแสงและการส่องกล้อง
แอปพลิเคชัน: ท่อถ่ายเทความร้อนของหลอดมีการใช้กันอย่างแพร่หลายในสารเคมีอุตสาหกรรมแสงโลหะวิทยาเวชภัณฑ์อาหารอาหารเส้นใยเคมีและอื่น ๆ
ลักษณะของ เครื่องแลกเปลี่ยนความร้อนเปลือกและท่อ
●การออกแบบแบบกำหนดเองเทคโนโลยีล่าสุดของการขยายท่อน้ำแรงดันน้ำ-ไม่มีการชุบแข็งในพื้นผิวสัมผัสรอยขีดข่วนผนังบางและรอยแผลเป็น
●การออกแบบที่กำหนดเองสำหรับการเชื่อมทางวิทยาศาสตร์และเทคโนโลยีล่าสุดของท่อไปยังซีลแผ่นเชื่อมแผ่นท่อ
●อุปกรณ์ดัดท่อที่ออกแบบโดยท่อ U ทั้งหมดสามารถมั่นใจได้ว่าท่อมีพื้นผิวสัมผัสที่ดีในพื้นที่โค้ง U
●ความขรุขระของพื้นผิวของเครื่องแลกเปลี่ยนความร้อนทั้งหมดคือ 0.6 μmถึง0.3μmรวมถึงท่อที่ไม่มีรอยต่อเกรดอิเล็กทรอนิกส์
●ความขรุขระของท่อเชื่อมสุขาภิบาลอาจสูงกว่า
0.75 u m
●การออกแบบหลอดพิมพ์ U - และหลอดตรง 100% ตรงตามข้อกำหนดของ ASME BPE 2005
●ขั้นตอน QA/QC ที่เข้มงวด
●แผนกควบคุมเอกสารที่ยอดเยี่ยมสร้างเอกสารการรับรองทั้งหมด ในช่วง 50 ปีที่ผ่านมา 100% ของผลิตภัณฑ์ได้รับการรับรองจาก FDA
โครงสร้าง:
การดำเนินการ
แรงดันการออกแบบเปลือกหอย | 0.6mpa ~ 1.0mpa |
อุณหภูมิการออกแบบเปลือก | 150 ℃ |
แรงดันการออกแบบท่อ | 0.6mpa ~ 1.0mpa |
อุณหภูมิการออกแบบท่อ | 150 ℃ |
หมายเลขหลอด | 1/2/4 |
วัสดุ
เปลือก | 304、316L, ดูเพล็กซ์ SS, ไทเทเนียม, Hastelloy |
หลอด | 304、316L |
โอริง | EPDM, PTFE, ซิลิกอน |
พื้นผิวเสร็จสิ้น
การเชื่อมต่อเชลล์ | tri-clamp, หน้าแปลนด้าย |
การเชื่อมต่อท่อ | หนีบ, หน้าแปลน, สกรู |
การเชื่อมต่อ
พิมพ์เสร็จ | การขัดกลไกการขัดด้วยอิเล็กโทรไลต์ |
ความแม่นยำในการขัดเงา | 0.4μm |
พารามิเตอร์ทางเทคนิค
เส้นผ่าศูนย์กลาง | หมายเลขหลอด | หมายเลขท่อ | ความยาวท่อ พื้นผิวทรานส์ (มม.) | ||||
1500 | 2000 | 3000 | 4000 | 6000 | |||
159 | L | 14 | 1.5 | 2 | 3 | 4.5 | 6.6 |
219 | Ⅰ | 26 | 3 | 4 | 6 | 8 | 12 |
Ⅱ | 26 | 3 | 4 | 6 | 8 | 12 | |
273 | Ⅰ | 44 | 5 | 7 | 10 | 14 | 21 |
Ⅱ | 40 | 5 | 6 | 9 | 12 | 19 | |
325 | Ⅰ | 60 | 7 | 9 | 14 | 19 | 28 |
Ⅱ | 56 | 6 | 9 | 13 | 17 | 26 | |
400 | Ⅰ | 119 | 14 | 18 | 28 | 37 | 55 |
Ⅱ | 110 | 13 | 17 | 26 | 34 | 50 | |
500 | Ⅰ | 185 | 22 | 29 | 45 | 55 | 85 |
Ⅱ | 170 | 20 | 27 | 40 | 55 | 85 | |
600 | Ⅰ | 277 | 33 | 43 | 60 | 85 | 125 |
Ⅱ | 266 | 31 | 41 | 60 | 80 | 125 | |
700 | Ⅰ | 379 | 44 | 59 | 90 | 120 | 125 |
Ⅱ | 358 | 42 | 56 | 85 | 110 | 165 | |
800 | Ⅰ | 511 | 60 | 80 | 120 | 160 | 240 |
Ⅱ | 488 | 57 | 77 | 115 | 150 | 230 | |
900 | Ⅰ | 649 | 76 | 102 | 150 | 200 | 305 |
Ⅱ | 630 | 73 | 99 | 145 | 195 | 295 | |
100 | Ⅰ | 805 | 95 | 126 | 185 | 250 | 375 |
Ⅱ | 792 | 92 | 124 | 185 | 245 | 370 |
การแนะนำ:
แนะนำเครื่องแลกเปลี่ยนความร้อนเปลือกหอยและท่อคุณภาพสูงของเราซึ่งเป็นโซลูชั่นที่เชื่อถือได้สำหรับอุตสาหกรรมต่างๆ ออกแบบมาเพื่อตอบสนองความต้องการที่ต้องการของเคมีอุตสาหกรรมแสงโลหะวิทยาเวชภัณฑ์อาหารและสารเคมีเครื่องแลกเปลี่ยนความร้อนของเราเป็นสิ่งที่ดีเลิศของประสิทธิภาพและประสิทธิภาพ
นำเสนอเทคโนโลยีการถ่ายเทความร้อนของท่อที่ทันสมัยผลิตภัณฑ์ของเรานำเสนอความสามารถในการแลกเปลี่ยนความร้อนที่ไม่มีใครเทียบ ท่อถ่ายเทความร้อนที่รวมอยู่ในตัวแลกเปลี่ยนช่วยให้มั่นใจได้ว่าการนำความร้อนจะดีที่สุดช่วยให้กระบวนการถ่ายเทความร้อนมีประสิทธิภาพและมีประสิทธิภาพ
ด้วยการก่อสร้างที่แข็งแกร่งและวิศวกรรมที่พิถีพิถันเครื่องแลกเปลี่ยนความร้อนของเรารับประกันความทนทานและอายุยืน มันถูกสร้างขึ้นเพื่อทนต่อสภาพที่รุนแรงของการใช้งานอุตสาหกรรมให้ประสิทธิภาพที่เชื่อถือได้ทุกปี
เครื่องแลกเปลี่ยนความร้อนเชลล์และท่อของเราไม่เพียง แต่จะมีความสามารถในการใช้งานเท่านั้น แต่ยังเป็นไปตามมาตรฐานคุณภาพสูงสุด สร้างขึ้นโดยใช้วัสดุพรีเมี่ยมและเทคนิคการผลิตขั้นสูงทำให้มั่นใจได้ว่าประสิทธิภาพสูงสุดและการสูญเสียพลังงานน้อยที่สุด
นอกจากนี้เครื่องแลกเปลี่ยนความร้อนของเราได้รับการออกแบบอย่างง่ายดายในการบำรุงรักษา การกำหนดค่าที่ใช้งานง่ายช่วยให้การทำความสะอาดที่ไม่ยุ่งยากและการเปลี่ยนท่อทำให้มั่นใจได้ว่าการทำงานอย่างต่อเนื่องและการหยุดทำงานลดลง
ลงทุนในเครื่องแลกเปลี่ยนความร้อนเปลือกหอยและท่อของเราวันนี้และสัมผัสกับประสิทธิภาพการถ่ายเทความร้อนสูงสุด ความไว้วางใจในโซลูชันระดับมืออาชีพของเราเพื่อเพิ่มประสิทธิภาพกระบวนการของคุณและเพิ่มประสิทธิภาพการผลิตในอุตสาหกรรมของคุณ
